Гидроаккумулятор для скважинного насоса: руководство по подключению и обвязке

Зачем скважинному насосу гидроаккумулятор?

Автономное водоснабжение загородного дома — сложная инженерная система, где каждый компонент играет ключевую роль. В центре этой системы находится скважинный насос и гидроаккумулятор, но многие домовладельцы ошибочно полагают, что бак нужен только для запаса воды. На самом деле, функции этого устройства гораздо шире.

Гидроаккумулятор — это не просто емкость, а стратегический элемент, обеспечивающий стабильность всей системы. Представьте, что насос включается каждый раз, когда вы открываете кран, чтобы помыть руки. Без гидробака это именно так и происходит: каждое, даже самое незначительное открытие крана вызывает резкий скачок давления и моментальный запуск насоса . Такая эксплуатация приводит к быстрому износу обмоток электродвигателя, выходу из строя реле давления и преждевременной смерти насосного оборудования.

Установка гидроаккумулятора решает эту проблему кардинально. Он выполняет три критически важные задачи:

• Защита от гидроударов. При запуске насоса вода резко устремляется в трубы, создавая ударную волну. Мембрана гидробака гасит этот импульс, сохраняя целостность трубопровода и соединений.
• Сокращение циклов «пуск-остановка». Насос включается только тогда, когда давление в баке падает ниже установленного порога (например, 1.5 бар), а не при каждом чихе в кране. Это продлевает ресурс насоса в разы.
• Поддержание стабильного напора. Вы забываете о «скачущем» давлении в душе, когда кто-то открывает кран на кухне. Система работает плавно и предсказуемо .

Когда подключение гидроаккумулятора становится обязательным?

Монтаж гидробака не всегда является опцией «по желанию». Существуют сценарии, когда скважинный насос подключить гидроаккумулятор — это единственно верное техническое решение.

Во-первых, если вы используете погружной насос с мощностью более 1.5 кВт. Такие агрегаты создают значительный напор, и без демпфирующей емкости гидравлические удары разрушат пластиковые трубы и фитинги за один сезон.

Во-вторых, при наличии в доме накопительного водонагревателя (бойлера) или сложной бытовой техники (посудомоечные и стиральные машины). Эти устройства крайне чувствительны к перепадам давления. Автоматика многих моделей просто блокирует запуск, если давление в системе нестабильно.

В-третьих, если в доме проживает более 2-х человек. Чем больше точек водоразбора, тем выше вероятность одновременного их использования. Гидроаккумулятор позволяет сгладить пиковые нагрузки и не дергать насос по каждому поводу .

Выбор оборудования: Unipump и Aquario

Перед тем как погрузиться в схемы подключения, важно правильно подобрать «связку» насоса и бака. На российском рынке зарекомендовали себя бренды Unipump и Aquario. Рассмотрим их синергию.

Популярные модели скважинных насосов

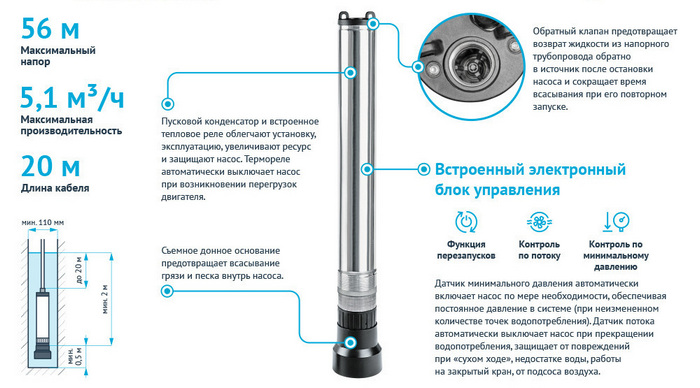

Unipump специализируется на надежных погружных насосах. Для работы в паре с гидроаккумулятором идеально подходят серии MINI ECO и ECO AUTOMAT. Особенность серии ECO AUTOMAT в том, что он уже имеtт встроенный обратный клапан и блок автоматики (реле давления и датчик сухого хода), что упрощает схему подключения погружного скважинного насоса и гидроаккумулятора — достаточно просто подсоединить напорную магистраль к баку.

Aquario предлагает как погружные, так и поверхностные насосы. Модели серии ASP (погружные) отличаются высокой производительностью. Для поверхностного монтажа (если скважина абиссинская или неглубокая) часто используют готовые станции Aquario, где насос уже «собран» с гидробаком на раме.

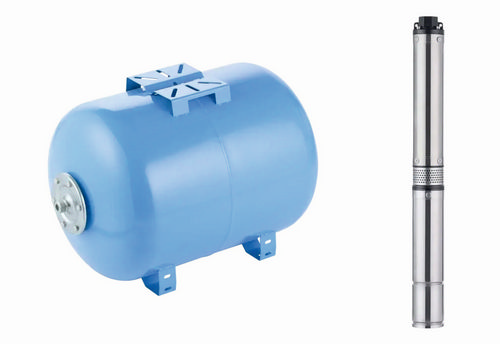

Выбор гидроаккумулятора

Гидробаки этих же брендов делятся на вертикальные и горизонтальные. Вертикальные удобны для узких помещений — они занимают меньше места. Горизонтальные чаще используют в составе насосных станций.

Главный параметр выбора — объем.

• 24 литра: подходит для одного человека или дачи с минимальным набором (раковина, туалет). Но будьте готовы, что насос будет включаться часто — каждые 30-40 секунд при наборе воды.
• 50-80 литров: оптимальный выбор для семьи из 3-4 человек. Обеспечивает комфортное потребление и сокращает количество пусков насоса до 15-20 в час.
• 100 литров и более: для больших домов с 2-3 санузлами и системой полива участка.

Ключевые элементы схемы подключения

Прежде чем рассматривать схему скважинный насос гидроаккумулятор, давайте разберем «обвес», без которого система работать не будет.

• Пятивыводной штуцер. Это сердце обвязки. Он имеет пять выходов: вход от насоса, выход в дом, подключение гидробака, подключение реле давления и подключение манометра. Использование такого штуцера делает схему обвязки гидроаккумулятора скважинного насоса компактной и герметичной.
• Реле давления. Мозг системы. Оно замыкает и размыкает контакты питания насоса в зависимости от показаний давления. Стандартные заводские настройки: включение — 1.5 бар, отключение — 2.8 бар.
• Манометр. Необходим для визуального контроля давления и точной настройки реле. Без него вы работаете «вслепую».
• Обратный клапан. Должен быть установлен непосредственно на выходе погружного насоса или на трубе до входа в гидросистему. Он не позволяет воде сливаться обратно в скважину, иначе насос будет включаться каждые 5-10 секунд из-за пустого трубопровода .

Схема подключения гидроаккумулятора к скважинному насосу

Теперь перейдем к самому главному — монтажу. Ниже приведена классическая схема подключения гидроаккумулятора к скважинному насосу для погружного оборудования.

Этап 1: Монтаж насоса и отпуск в скважину

Насос (например, Unipump ECO AUTOMAT ) подвязывается к страховочному тросу (нержавейка или полипропилен в оболочке). К выходному патрубку насоса накручивается обратный клапан (если он не встроен). Далее крепится труба ПНД соответствующего диаметра. Важно зафиксировать кабель и трос к трубе пластиковыми хомутами с шагом 1-1.5 метра, чтобы при подъеме не оборвало провода. Насос опускается на глубину, обычно на 1-2 метра ниже динамического уровня воды, но не до самого дна.

Этап 2: Организация узла ввода (кессон или дом)

Труба от скважины выводится в кессон (приямок) или напрямую в техническое помещение дома. Здесь устанавливается запорный шаровой кран (на случай обслуживания) и фильтр грубой очистки. После фильтра монтируется пятиходовой штуцер.

Сборка узла:

• Накиньте «американку» на резьбу гидроаккумулятора — это позволит легко отсоединить бак для замены мембраны.
• Прикрутите гидробак к центральному входу пятивыводнового штуцера (или к торцу коллектора).
• На боковые отводы штуцера намотайте реле давления (предварительно сняв крышку) и манометр.
• На оставшийся отвод подключите трубу, идущую от насоса.
• На последний, пятый отвод, подключите трубу, ведущую в дом (к потребителям).

Этап 3: Подключение электрики

Реле давления должно быть включено в разрыв фазного провода. Стандартная схема: кабель питания (220 В) приходит на клеммы реле, и от реле провода идут на насос. Ноль (N) и земля (PE) обычно идут напрямую к насосу, минуя реле, или коммутируются через отдельную клеммную колодку. Важно использовать кабель сечением, соответствующим мощности насоса, и обязательно наличие УЗО и автомата в щитке .

Этап 4: Настройка и запуск

Перед запуском необходимо подготовить гидробак. Через ниппель (как в колесе) стравливается или накачивается воздух. Важное правило: давление воздуха в пустом баке (при отключенной воде) должно быть на 0.2-0.3 бар ниже давления включения насоса (P вкл). Если P вкл = 1.5 бар, качаем воздух до 1.3 бар .

Запуск:

• Откройте кран в доме (или на выходе системы), чтобы стравить воздух.
• Включите насос.
• Вода начнет заполнять бак и вытеснять воздух через открытый кран. Когда пойдет ровная струя без воздуха, закройте кран.
• Наблюдайте за манометром: насос должен набрать давление (обычно 2.8-3.0 бар) и отключиться.
• Если отключение произошло раньше или позже, отрегулируйте реле (гайка на большой пружине — P откл, гайка на малой — дельта между P вкл и P откл) .

Схема обвязки гидроаккумулятора скважинного насоса: нюансы монтажа

Профессиональная схема обвязки гидроаккумулятора скважинного насоса требует внимания к мелочам. Вот несколько «секретов» от экспертов:

• Используйте «американки». Установите разъемные соединения на входе в гидробак и на входе в систему от насоса. Это позволит обслуживать узел, не отрезая трубы и не сливая всю воду из системы.
• Защита от вибрации. Если гидробак установлен на бетонный пол или стену, используйте резиновые прокладки. Вибрация от насоса (особенно если он в доме) может со временем ослабить резьбовые соединения.
• Параллельное подключение баков. Если вам не хватило объема одного бака, можно подключить второй. Схема подключения погружного скважинного насоса и гидроаккумулятора в этом случае остается прежней: в магистраль после реле давления врезается тройник, и к нему подключается дополнительный бак. Давление воздуха в обоих баках должно быть одинаковым.
• Защита от замерзания. Если узел автоматики находится в кессоне, он должен быть утеплен. Даже кратковременное замерзание воды в пятивыводном штуцере выведет систему из строя.

Распространенные ошибки при подключении

• Отсутствие обратного клапана. Самая частая ошибка. Без него вода из трубы и бака будет уходить обратно в скважину, насос будет включаться каждые 20-30 секунд и быстро сгорит.
• Неправильное давление в баке. Если давление воздуха слишком низкое (менее 1 атм), мембрана будет чрезмерно растягиваться и может лопнуть. Если слишком высокое (равно или выше P откл), насос будет включаться слишком часто, так как бак не сможет накопить достаточный объем воды.
• Использование ФУМ-ленты вместо герметика. Для металлических соединений лучше использовать сантехническую нить (Tangit Unilock) с пастой. ФУМ-лента может «скукожиться» при вибрации, что приведет к микротечи.

Заключение

Правильно организованная схема скважинный насос / гидроаккумулятор — это залог того, что вы будете наслаждаться комфортным водоснабжением, не вспоминая о ремонтах долгие годы. Современное оборудование от брендов Unipump и Aquario, смонтированное по правилам превращает автономный водопровод из источника головной боли в надежную инженерную систему.

Помните: гидроаккумулятор работает в паре с автоматикой. Не экономьте на обратном клапане и манометре, тщательно выверяйте давление воздуха в баке перед запуском, и ваша система прослужит максимально долго.
