Что представляет собой насос и насосное оборудование
Насос — это машина, преобразующая механическую энергию привода в энергию потока жидкости: напор, давление, скорость. На производстве без перекачивающего оборудования не обходится ни один технологический цикл — подача воды и теплоносителя, транспортировка реагентов, нефтепродуктов, пищевых сред, отведение стоков. Грамотная классификация — первый шаг к правильному подбору агрегата и защите от аварийных простоев.
В комплект насосной установки, кроме самого агрегата, входят электродвигатель, станина, обвязка трубопроводами, арматура, КИП и автоматика. Агрегаты работают в составе станций водоснабжения, контуров отопления и охлаждения, узлов внутрипарковой перекачки, дренажных и канализационных комплексов.
Деление по принципу действия
Динамические насосы
Здесь энергия передаётся жидкости непрерывно вращающимся рабочим колесом. Классика жанра — центробежный насос: лопаточное колесо отбрасывает среду от оси к периферии корпуса, формируя напор. К динамическим относятся:
- Центробежные: консольные, моноблочные, горизонтальные, вертикальные, многоступенчатые. Типичный пример — консольный FANCY серии FSM для сетевой перекачки чистой воды;
- Осевые и диагональные: большие расходы при малых напорах;
- Циркуляционные: для замкнутых контуров отопления и охлаждения — промышленные модели вроде FANCY FTD или Native IPN с сухим ротором.
Циркуляционный агрегат конструктивно тот же центробежный, но оптимизирован под постоянный расход в контуре с минимальным геодезическим перепадом. Отличия — в форме характеристики, схеме охлаждения двигателя и уплотнениях.
Объемные насосы
Перекачка происходит за счёт циклического изменения объёма рабочих камер. Такие машины дают высокие давления и корректно работают с вязкими, загрязнёнными и чувствительными к сдвигу средами:
- Поршневые и плунжерные: гидросистемы, высокое давление;
- Шестерённые: масла, вязкие продукты;
- Винтовые и шнековые: эмульсии, суспензии;
- Мембранные и дозирующие: точная подача реагентов, например CNP серии СК.
Классификация по назначению
Функциональное деление определяет материал проточной части, тип уплотнений, температурный диапазон и степень автоматизации:
- Водоснабжение и пожаротушение: сетевые и повысительные агрегаты, комплектные станции;
- Отопление и охлаждение: циркуляционные машины сухого и мокрого ротора;
- Технологическая перекачка: подача растворов, перекачка между резервуарами;
- Агрессивные среды: химстойкое исполнение, магнитная муфта;

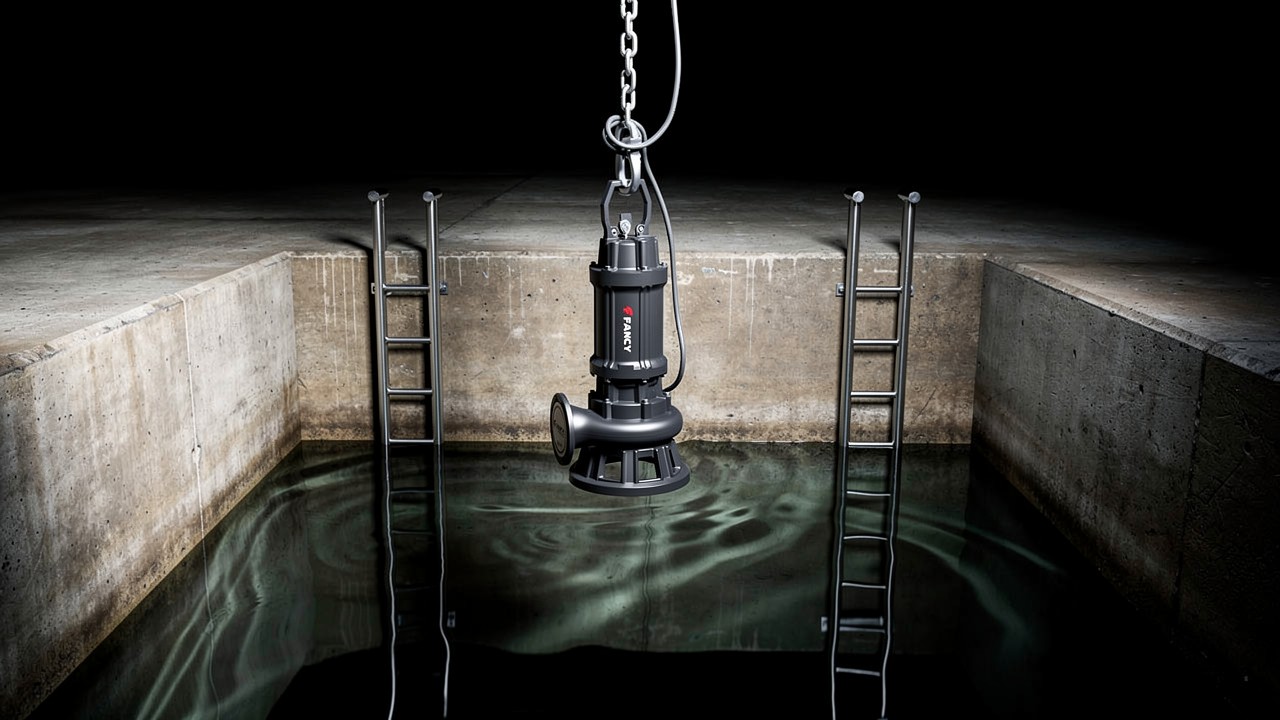

- Водоотведение: дренажные и фекальные погружные насосы — например, FANCY WQV с режущим механизмом для стоков с включениями;
- Пищевые и фармацевтические: нержавеющая проточная часть, санитарные требования.
Основные типы водяных насосов на предприятии

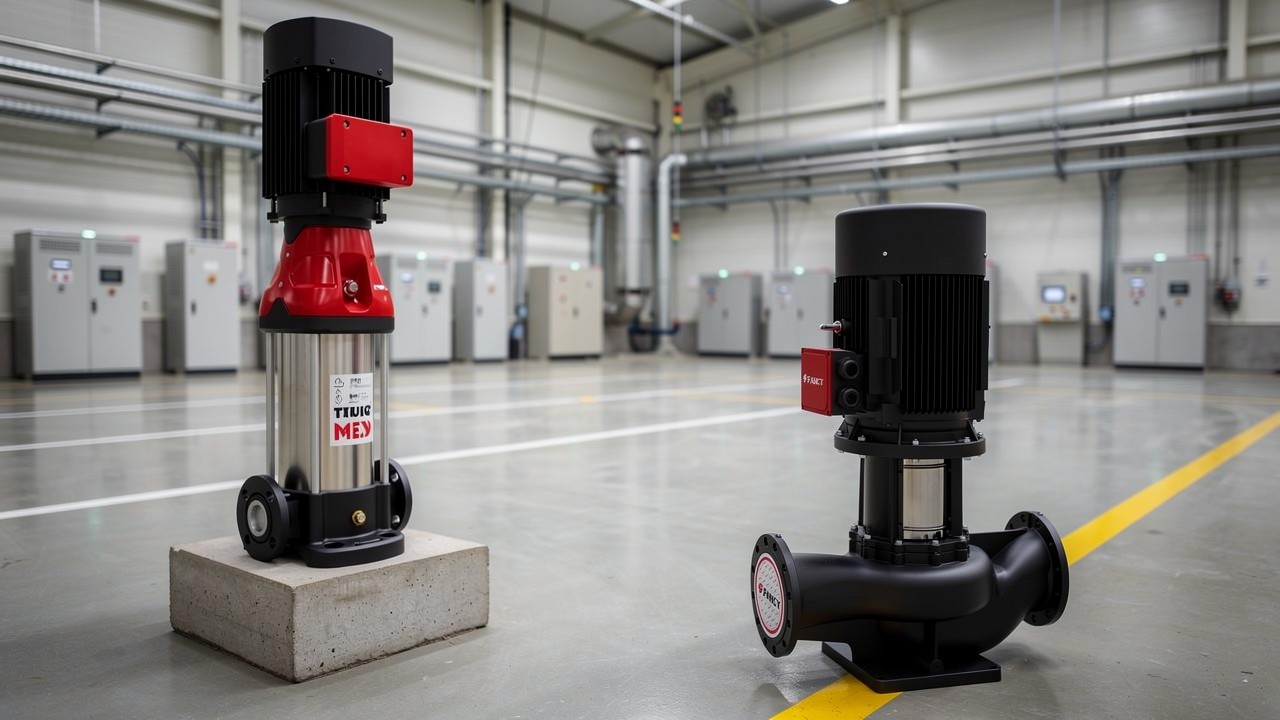

Для воды и водных растворов инженеры применяют пять ключевых групп оборудования. Сетевые и циркуляционные машины гоняют теплоноситель через теплообменники и технологические рубашки. Многоступенчатые центробежные — рабочая лошадка водоснабжения и подпитки котлов: вертикальные FANCY CDL/CDLF из нержавеющей стали дают высокий напор при компактной установочной площади, а горизонтальные Native MHL удобны там, где ограничена высота помещения. Погружные и полупогружные агрегаты забирают воду из резервуаров и скважин. Дренажные и фекальные откачивают ливневые и сточные воды с твёрдыми частицами. Винтовые — деликатная перекачка вязких продуктов без разрушения структуры.
Конструктивное исполнение и ключевые параметры
По конструкции агрегаты делят на поверхностные и погружные, горизонтальные и вертикальные, одно- и многоступенчатые, консольные и моноблочные, с сальниковым или торцевым уплотнением либо магнитной муфтой. В многоступенчатой машине рабочие колёса стоят последовательно — каждая ступень добавляет напор, что позволяет получить высокое давление при умеренном расходе.
При расчёте учитывайте: подачу (м³/ч), напор (м), мощность и КПД, температуру и вязкость среды, кавитационный запас NPSH, материалы проточной части.
Именно этот набор параметров определяет рабочую точку, ресурс и энергоэффективность агрегата в конкретной системе.
Центробежные против поршневых: что выбрать
Центробежная машина даёт равномерный поток и выигрывает при больших расходах и умеренных давлениях: простая конструкция, минимум обслуживания. Поршневые и плунжерные агрегаты — обратная ситуация: высокий напор при малой подаче, точное дозирование, независимость от противодавления. Их слабое место — пульсация потока, требующая установки демпферов и гидроаккумуляторов.
Насосные станции и комплексы
На производстве насосы почти всегда работают группами. Станции водоснабжения и пожаротушения строят с резервированием и автоматическим вводом резерва; установки повышения давления — на базе каскадов многоступенчатых агрегатов, как готовые станции CNP серии PBS. Канализационные комплексы управляются по уровню, технологические блоки интегрируются в АСУ ТП. Обязательные элементы таких систем — частотное регулирование, датчики давления, расхода и уровня.
Выводы
Насосное оборудование — фундамент промышленной инфраструктуры. Понимание принципов классификации — по действию, назначению, конструкции — позволяет инженеру точно попасть в рабочую точку системы, снизить энергопотребление и исключить аварийные остановки. Начинайте подбор с параметров среды и требуемой характеристики «расход–напор», а затем сужайте выбор до конкретной серии и модели.
