Когда насосная станция — правильный выбор для скважины
Слабый напор, воздушные пробки в трубах, постоянные щелчки реле и «пляшущее» давление в системе — типичные жалобы владельцев частных домов. В 80% случаев корень проблемы не в самом насосе, а в неграмотном подключении насосной станции к скважине. Разберём схему монтажа на уровне, который удовлетворит и монтажника, и придирчивого инженера.

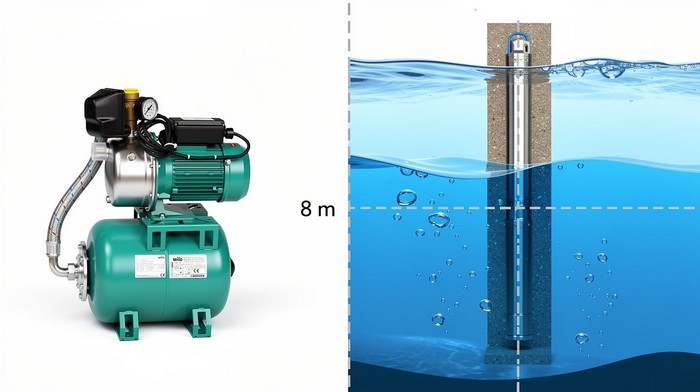

Главное правило, которое нарушают чаще всего: поверхностная насосная станция физически не может «вытянуть» воду с глубины более 8–9 метров. Это не маркетинг, а физика — атмосферное давление ограничивает высоту всасывания. Если динамический уровень воды в вашей скважине ниже 8 метров от оси насоса, станция работать не будет, как бы герметично вы её ни собрали.
- Зеркало воды до 8 м: подходит поверхностная насосная станция (самовсасывающая или с эжектором).
- Зеркало воды 8–40 м: только погружной скважинный насос (с поверхностной автоматикой или гидроаккумулятором).
- Глубже 40 м: погружные центробежные насосы, например серия SQE Grundfos или ЭЦВ для скважин большого диаметра.
Насосная станция для воды: схема подключения
Классическая насосная станция для воды — это собранный на одной раме узел: насос, гидроаккумулятор (мембранный бак), реле давления и манометр. Задача монтажника — корректно завести воду из скважины и развести её по дому. Рабочая схема выглядит так:
- Скважина (обсадная труба) → опускается всасывающая магистраль.
- Обратный клапан с сетчатым фильтром на конце трубы — погружается в воду на 0,5–1 м ниже динамического уровня, но не менее чем на 0,3 м выше дна.
- Всасывающая труба (ПНД 32 мм) — идёт к входному патрубку станции с постоянным уклоном вверх, без провисаний.
- Насосная станция с гидроаккумулятором.
- Напорная магистраль → разводка по дому.
Ключевая деталь, о которой забывают новички: обратный клапан ставится именно на всасывающей стороне, в скважине. Он удерживает столб воды в трубе, не давая станции «завоздушиться» после отключения. Без него каждый пуск превращается в мучительную процедуру повторной заливки.
Совет инженера по реле давления
Заводская настройка реле — обычно 1,5 атм на включение и 3,0 атм на отключение. Давление воздуха в пустом гидроаккумуляторе должно быть на 10% ниже нижнего порога — то есть около 1,3–1,4 атм. Проверяйте его автомобильным манометром раз в полгода: «просевший» бак — причина 90% случаев частого щёлканья реле и преждевременного износа двигателя.
Насосная станция: подключение своими руками — пошагово
Если вы уверены в герметичности соединений, подключение насосной станции своими руками вполне реально за один день. Алгоритм:
- Шаг 1. Подготовка всасывающей линии. Соберите трубу с обратным клапаном. Все резьбовые стыки уплотнительном с пастой или ФУМ-лентой в 5–6 слоёв — на всасывании даже микроскопический подсос воздуха убивает самовсасывание.
- Шаг 2. Установка станции. Разместите её на ровном основании в утеплённом помещении (кессон, приямок, техкомната). Подложите резиновые виброгасители — это снизит шум и продлит ресурс.
- Шаг 3. Подключение магистралей. Заведите всасывающую трубу на вход, напорную — на выход. Используйте американки (разъёмные соединения) для удобства обслуживания.
- Шаг 4. Заливка. Через заливное отверстие полностью заполните насос и всасывающую трубу водой. Это обязательно — «сухой» пуск выводит из строя торцевое уплотнение.
- Шаг 5. Пробный пуск. Включите станцию, дождитесь стабильной струи без воздуха, проверьте отключение по реле и отсутствие протечек.
Какую модель выбрать: примеры из ассортимента
Подбор станции зависит от глубины, требуемого расхода (число точек водоразбора) и наличия эжектора. Рассмотрим проверенные решения для скважины:
- Grundfos JP: эталонная самовсасывающая станция датской сборки. Тихая, с высоким КПД и надёжным узлом самовсасывания. Оптимальна для дома на 2–4 точки при уровне воды до 7–8 м.
- Grundfos MQ: компактная станция-моноблок со встроенной электроникой, защитой от сухого хода и плавным пуском. Решение «поставил и забыл» для тех, кто не хочет настраивать реле вручную.
- Aquario AUTO AJC: надёжная самовсасывающая станция с чугунным корпусом и хорошим балансом цена/ресурс — рабочая лошадка для сезонного и круглогодичного водоснабжения.
- UNIPUMP AUTO JET S: бюджетная станция с эжектором, уверенно работающая на границе всасывания. Хороший выбор, когда динамический уровень близок к критическим 8 метрам.
Если же замеры показали, что вода стоит глубже 8–9 метров, не тратьте время на поверхностные модели — переходите к погружным скважинным насосам. Для бытовых скважин отлично подойдут Aquario ASP или Unipump ECO, а для производственных объектов и глубоких скважин большого диаметра — промышленные ЭЦВ Адекта , ESQ.
Типичные ошибки монтажа, которые сокращают срок службы
- Подсос воздуха на всасывании: даже одно непротянутое соединение лишает станцию способности к самовсасыванию. Проверяется обмыливанием стыков при работе.
- Завышенная длина всасывающей трубы: каждый метр горизонтали добавляет потери. Старайтесь сократить трассу и не делать лишних поворотов.
- Игнорирование защиты от сухого хода: при падении уровня воды насос без защиты сгорает за минуты. Если её нет в станции — установите отдельное реле сухого хода или датчик уровня.
- Монтаж на улице без утепления: замёрзшая в насосе вода разрывает корпус. Только кессон или отапливаемое помещение.
Заключение
Грамотное подключение насосной станции к скважине держится на трёх китах: реальный замер динамического уровня, герметичная всасывающая линия с обратным клапаном и правильно настроенный гидроаккумулятор. Соблюдая эту схему подключения насосной станции для воды, вы получите стабильное давление и долгий ресурс оборудования без аварийных вызовов.
Не уверены в выборе модели под вашу глубину и расход? Загляните в каталог насосных станций нашего интернет магазина, напишите или позвоните нам — подберём решение под конкретную скважину и поможем с расчётом схемы.
