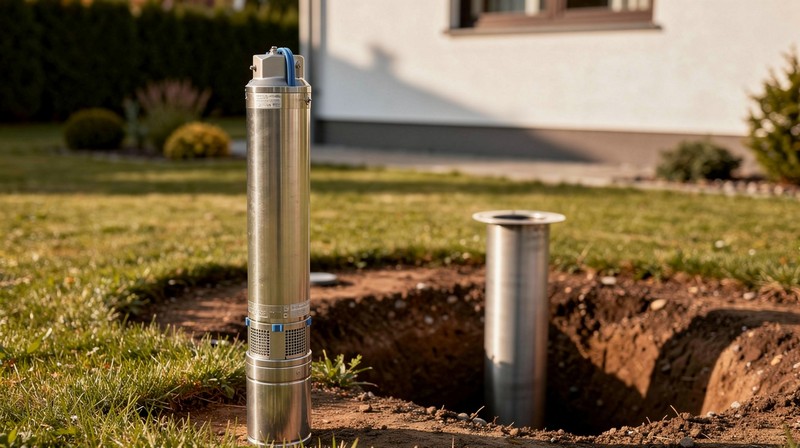

Подключение скважинного насоса — это узел, в котором сходятся гидравлика, электрика и механика. Ошибка на любом этапе оборачивается падением давления, перегревом двигателя или обрывом троса с потерей агрегата на дне обсадной трубы. Ниже — рабочая схема подключения скважинного насоса, нюансы монтажа и решения, проверенные на десятках объектов.
Что входит в обвязку скважинного насоса
Перед тем как подключить скважинный насос, соберите полный комплект. Экономия на любом элементе обвязки — самая частая причина повторного вызова монтажника.
- Водоподъёмная труба: ПНД PN10–16, диаметр 32 мм для бытовых дебитов. Резьбовые фитинги — только латунные, цанга на глубине ненадёжна.
- Обратный клапан: многие модели имеют встроенный, но при глубине свыше 40 м ставят дополнительный на выходе для защиты от гидроудара.
- Страховочный трос: нержавейка в ПВХ-оплётке, сечение от 4 мм, с запасом по разрывной нагрузке минимум двукратным.
- Кабель и термоусадочная муфта: герметичное соединение питающего провода с заводским кабелем насоса.
- Оголовок скважины: фиксирует трубу, трос и кабель, защищает ствол от грунтовых вод и мусора.
- Гидроаккумулятор и реле давления: формируют рабочий цикл и гасят пусковые пики.
Схема подключения скважинного насоса: пошагово
Логика монтажа едина для большинства центробежных моделей. Винтовые агрегаты отличаются лишь требованием к плавному пуску из-за высокого момента.
- Шаг 1. Замерьте динамический уровень воды и глубину скважины. Насос опускают минимум на 1 метр ниже динамического уровня и не менее чем на 1–2 м выше дна — иначе агрегат подхватит песок.
- Шаг 2. Соедините насос с трубой через латунный фитинг, наживите обратный клапан. Кабель крепите к трубе термостойкими стяжками каждые 1–1,5 м с небольшим провисом.
- Шаг 3. Закрепите трос на проушинах насоса зажимами — петлю обязательно обжать так, чтобы свободный конец смотрел вверх. Нагрузку несёт трос, а не труба и не кабель.
- Шаг 4. Опускайте сборку вдвоём, без рывков. На оголовке зафиксируйте трос с запасом длины.
- Шаг 5. Выведите трубу на гидроаккумулятор через пятивыводной штуцер: реле давления, манометр и магистраль в дом.
- Шаг 6. Подключите питание через УЗО и автомат. Для двигателей с пусковым конденсатором установите блок управления или станцию защиты от сухого хода.
Подбор модели под параметры скважины
Установка скважинного насоса начинается с расчёта напора: глубина погружения + потери на трение в трубе + требуемое давление в доме (обычно 2,5–3 бар). Для типового участка с домом и поливом ориентируйтесь на проверенные серии из нашего каталога скважинных насосов.
- Aquario ASP: 3-дюймовая линейка для узких скважин от 85 мм. Встроенный обратный клапан, стабильный напор, идеальна для дач и небольших коттеджей.
- UNIPUMP ECO: универсальные центробежные агрегаты с хорошим соотношением напор/цена, нержавеющий корпус и устойчивость к небольшому содержанию песка.
- Wilo TWU 4: сборка под обсадную трубу 4 дюйма, высокий КПД и ресурс — выбор для глубоких скважин и круглогодичной эксплуатации.
- Pedrollo 4 SR: многоступенчатый насос с плавающими рабочими колёсами, прощает абразив и кратковременные перегрузки.
Типичные ошибки монтажа
Опыт показывает: 80% отказов связаны не с насосом, а с обвязкой и пуском.
- Подвес только на трубе. ПНД тянется под весом, стыки расходятся. Для страховки всегда трос.
- Сухой пуск. Запуск без воды убивает торцевое уплотнение за секунды. Обязательны реле сухого хода или датчик уровня.
- Тонкий кабель. Заниженное сечение даёт просадку напряжения и перегрев. Считайте по длине трассы, а не по току «впритык».
- Установка на дно. Насос, лежащий на песке, перегревается и засасывает муть. Минимальный зазор до дна обязателен.
Пусконаладка и эксплуатация
После того как монтаж скважинного насоса завершён, накачайте в гидроаккумулятор воздух до давления на 0,2 бара ниже порога включения реле. Первый пуск — на сброс, до появления чистой воды. Затем настройте реле: типовой диапазон 1,8/3,0 бар. Проверьте ток потребления — он не должен превышать номинал с шильдика.
Для долгого ресурса раз в сезон контролируйте давление воздуха в баке и состояние воды. Если в подаче появился песок — поднимите насос выше или установите фильтр-сетку. Грамотное подключение скважинного насоса служит без вмешательства 7–10 лет.
Итог
Надёжность системы складывается из трёх вещей: верного расчёта напора, качественной обвязки и защиты от сухого хода. Подобрать насос, кабель и автоматику в комплекте можно у наших инженеров — поможем рассчитать схему под вашу скважину и доставим оборудование в любой регион.
