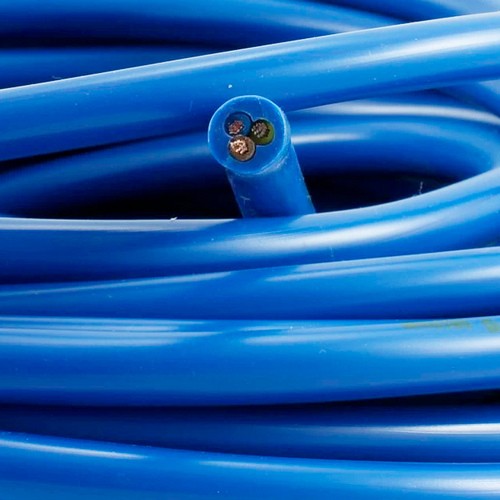

Обустройство автономного водоснабжения — ответственная задача, где нет места мелочам. Если вы выбрали и купили мощный насос, но ошиблись с питающим кабелем, система либо не будет работать корректно, либо выйдет из строя в ближайшее время. Питающий кабель для скважинного насоса — это не просто «проводок», а высокотехнологичное изделие, работающее в экстремальных условиях: под высоким давлением воды, часто на большой глубине и без доступа для обслуживания.
В этой статье мы детально разберем, как выбрать правильный кабель, как выполнить замену кабеля на скважинном насосе, и самое главное — как нарастить кабель для скважинного насоса, если заводской длины недостаточно. Вы узнаете, каким должно быть надежное соединение кабеля скважинного насоса и почему качественная термоусадка для скважинного насоса — это залог вашего спокойствия на долгие годы.
Типы кабелей: для бытового насоса, к примеру серии БЦП / промышленного серии ЭЦВ
Выбор марки кабеля зависит от типа насоса, условий эксплуатации и требований к безопасности. Для питьевого водоснабжения крайне важно, чтобы материал оболочки имел санитарно-эпидемиологическое заключение и не выделял вредных веществ.
Для промышленных насосов и серии ЭЦВ
Насосы типа ЭЦВ (Электрический Центробежный Водоподъемный) предназначены для промышленного использования и подъема воды с большой глубины. К их питанию предъявляются повышенные требования.
- ВПП (провод в полиэтиленовой оболочке): Считается «родным» кабелем для насосов ЭЦВ. Его изоляция и оболочка выполнены из полиэтилена, что обеспечивает высокую механическую прочность и водонепроницаемость. Он выдерживает давление до 70 кгс/см², что позволяет использовать его в скважинах глубиной более 30 метров. Рабочие температуры: от -40 до +80°С .
- ВПВ (провод в оболочке из ПВХ): Аналог ВПП, но с оболочкой из поливинилхлорида. Он менее морозостоек (монтаж при температуре не ниже -15°С) и предназначен только для стационарной фиксированной прокладки .
Для бытовых насосов и брендов Unipump, Aquario
В бытовом сегменте (насосы БЦП, Unipump, Aquario, Водолей, Grundfos, Pedrollo) чаще всего применяются более гибкие и удобные в монтаже кабели.
- КВВ и КВВ-П: Кабель с изоляцией и оболочкой из ПВХ. Отличается длительным сроком службы (до 25 лет) и подходит как для фиксированного, так и для подвижного монтажа. КВВ-П — это плоский вариант, который удобнее крепить к водоподъемной трубе, так как он меньше «парусит» в воде.
- H07RN-F (импортный аналог): Один из самых популярных вариантов для импортных насосов (Grundfos, Pedrollo) и многих отечественных. Это гибкий кабель с изоляцией из этиленпропиленовой резины, устойчивый к кручению и истиранию. Имеет сертификаты для контакта с питьевой водой.
- 3-жильные vs 4-жильные: Для подключения однофазного насоса (220 В) требуется трехжильный кабель. Для трехфазного (380 В) — четырехжильный .
Совет эксперта: При выборе сечения ориентируйтесь не только на мощность, но и на номинальный ток насоса, а также на общую длину кабеля. Чем длиннее линия и чем меньше сечение, тем больше потери напряжения. Для мощных насосов (более 3 кВт) на глубине более 80 метров сечение в 1.5 мм² может быть уже недостаточно — потребуется 2.5 мм² или даже 4 мм² .
Замена кабеля на скважинном насосе: когда это неизбежно
Ситуации, когда требуется полная замена кабеля на скважинном насосе, встречаются нечасто, но они самые трудоемкие. Обычно заводской кабель интегрирован в насос и заведен в него через герметичный ввод (сальник или заливку компаундом). Замена требуется в двух случаях:
- Механическое повреждение: Кабель перетерся о стенки обсадной трубы или был поврежден при неаккуратном подъеме/спуске насоса. Ремонт поврежденного участка возможен, но если повреждений много или кабель «дубеет» и трескается от старости, проще заменить его полностью.
- Недостаточная длина: При замене старого насоса на новый выясняется, что «родной» кабель нового агрегата короче старого.
- Важное предупреждение: Если насос находится на гарантии, самостоятельное вскрытие клеммной коробки или места ввода кабеля практически всегда лишает вас гарантийного обслуживания. Производители (Unipump, Aquario и др.) пломбируют соединения . В этом случае единственный легальный способ — наращивание с помощью специальной муфты, не нарушающей заводскую пломбу и герметизацию.
Как нарастить кабель для скважинного насоса: пошаговая технология
Самый частый вопрос при монтаже: как нарастить кабель для скважинного насоса, если его длины в 1–1,5 метра (стандартная комплектация) не хватает до оголовка скважины? Соединение должно быть не просто прочным, а абсолютно герметичным, так как оно будет постоянно находиться под толщей воды.
Рассмотрим два профессиональных подхода, исключающих попадание воды в место контакта.
Метод 1: Соединение с помощью термоусаживаемой муфты
Термоусадка для скважинного насоса — это наиболее распространенный и надежный способ. Специализированные муфты (например, 3СТМ или КМ производства Grundfos) представляют собой систему трубок из сшитого полимера с внутренним клеевым слоем.
Технология монтажа:
- Подготовка: На один из концов кабеля надеваются все элементы муфты: сначала большой защитный кожух, затем по одной тонкой манжете (термоусадочной трубке) на каждую жилу.
- Соединение жил: Концы жил зачищаются и соединяются с помощью гильз под опрессовку. Опрессовка дает надежный механический и электрический контакт. Скрутки в воде недопустимы! Некоторые комплекты допускают пайку.
- Изоляция жил: Тонкие манжеты сдвигаются на место соединения каждой жилы и усаживаются строительным феном или газовой горелкой. Под воздействием температуры трубка сжимается, а внутренний клеевой слой расплавляется, заполняя все микрозазоры вокруг жилы.
- Финишная герметизация: Жилы аккуратно сводятся вместе. На оголенные участки кабеля у краев изоляции накладывается герметизирующая мастика. Затем сверху сдвигается и усаживается общий защитный кожух. Его клеевой слой надежно скрепляется с мастикой и оболочкой обоих кабелей, создавая монолитную конструкцию .
Преимущество метода — скорость и готовность к эксплуатации сразу после остывания .
Метод 2: Заливная муфта (компаунд)
Этот метод не требует нагрева, но соединение будет готово к погружению только через сутки.
Процесс:
- Жилы соединяются (также через гильзы или пайку).
- Место стыка помещается в пластиковую разъемную форму (корпус муфты).
- Через специальное отверстие внутрь формы заливается двухкомпонентный полиуретановый компаунд. Он смешивается непосредственно перед заливкой.
- Компаунд застывает, превращаясь в твердый, абсолютно водонепроницаемый монолит, который изолирует и защищает контакты .
Плюс заливных муфт — отсутствие открытого огня и возможность визуально контролировать заполнение (корпус прозрачный) .
«Бюджетный» (рискованный) способ
На форумах можно встретить советы, как соединить кабель с помощью эпоксидной смолы и подручных средств . Однако эксперты не рекомендуют рисковать:
- Эпоксидная смола со временем может растрескаться из-за перепадов давления и температуры, что приведет к протечке и КЗ.
- Силиконовый герметик не обеспечивает нужной механической прочности и адгезии под давлением.
Если вы выбрали этот путь, то термоусадка для скважинного насоса с качественным клеевым слоем (например, 3М) будет в разы надежнее кустарных заливок . Но только заводская муфта (термоусадочная или заливная) дает 100% гарантию долговечности.
Соединение кабеля скважинного насоса: типичные ошибки
Чтобы соединение кабеля скважинного насоса прослужило десятилетия, избегайте этих ошибок:
- Использование обычной изоленты: Под водой она расклеится практически сразу.
- Скрутка без пайки и гильз: Со временем контакт окислится и начнет греться.
- Пренебрежение УЗО: Вне зависимости от качества соединения, питание погружного насоса должно быть подключено через УЗО с током утечки не более 10–30 мА. Это спасет жизнь и предотвратит пожар при случайном нарушении изоляции.
- Экономия на сечении: Помните, что при нагреве кабель теряет свои диэлектрические свойства, а в условиях ограниченного теплоотвода в скважине это критично. Всегда берите сечение с небольшим запасом.
Заключение
Выбор и монтаж кабеля для скважинного насоса — задача, требующая вдумчивого подхода. Для промышленных агрегатов ЭЦВ оптимальным выбором будет кабель ВПП, для бытовых насосов Unipump или Aquario — гибкий КВВ или H07RN-F.
Главное правило при монтаже: старайтесь избегать соединений под водой. Если же без них не обойтись, используйте только профессиональные термоусадочные или заливные муфты. Помните, что грамотно выполненное соединение кабеля скважинного насоса с использованием качественной термоусадки — это не просто экономия на замене насоса, а гарантия безопасности и долговечности всей вашей системы водоснабжения.
