Слабый напор на верхних этажах, перегрев двигателя, заиленный фильтр через полгода работы — большинство этих проблем рождается не в скважине, а на этапе подбора оборудования. Погружные скважинные насосы ЭЦВ остаются эталоном надёжности для артезианских скважин уже несколько десятилетий, но раскрывают свой ресурс только при грамотном выборе серии и правильном монтаже. Разберём конструкцию, характеристики и типичные ошибки на опыте реальных объектов.
Что такое ЭЦВ и чем отличаются серии
Аббревиатура расшифровывается просто: электронасос центробежный водонаполненный. Агрегат представляет собой цилиндр, где верх занимает многоступенчатое насосное устройство, а нижнюю часть — асинхронный электродвигатель. Всасывание идёт в среднем сегменте через сетчатый фильтр, защищающий конструкцию от твёрдых частиц. Охлаждение двигателя выполняет сама перекачиваемая вода — отдельная рубашка не требуется.
У производителя Ливнынасос представлены три исполнения, и разница между ними принципиальна для срока службы:
- ЭЦВ: асинхронный двигатель соединён с гидравликой жёсткой муфтой, ротор вращается на резинометаллических подшипниках, осевую нагрузку держит упорный подшипник в днище. Базовое надёжное решение.
- 2ЭЦВ: комплектуется герметичным двигателем ДАП. Мотор полностью отделён от воды, мелкие частицы не попадают в подшипники — ресурс заметно выше.
- 3ЭЦВ: КПД увеличен на 5%, полностью отсутствует межсекционное перетекание жидкости. Торцевое уплотнение не пропускает воду из гидравлики по валу в двигатель.
Как читать маркировку насоса ЭЦВ
Возьмём обозначение ЭЦВ 8-40-90 и расшифруем каждую цифру — это база для правильного подбора:
- ЭЦВ: электронасос центробежный, водонаполненный;
- 8: внутренний диаметр обсадной трубы в дюймах;
- 40: номинальная подача, м³/ч;
- 90: номинальный напор, м.
Первая цифра критична: она определяет, влезет ли агрегат в вашу скважину. Корпус насоса должен свободно проходить в обсадную трубу с запасом — иначе монтаж невозможен физически.

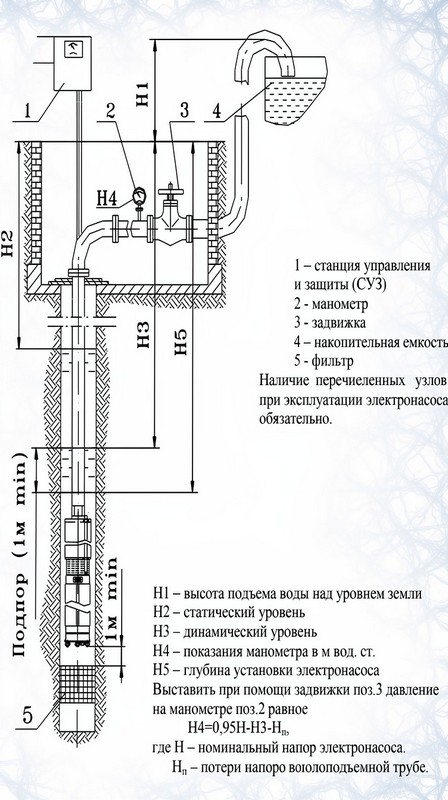

Схема монтажа электронасоса ЭЦВ, 2ЭЦВ:
Насосы ЭЦВ: характеристики и серии
Линейка перекрывает огромный диапазон задач — от частного дома до городского водозабора. Подача варьируется от 1,5 до 320 м³/ч, напор достигает 540 м, мощность — от 1,1 до 250 кВт. Питание трёхфазное, 380 В, 50 Гц, частота вращения 3000 об/мин. Сравним серии по назначению:
- ЭЦВ 4 (от 100 мм): подача 3–10 м³/ч, напор до 100 м — частные дома и коттеджи;
- ЭЦВ 5 (от 125 мм): 6–25 м³/ч, до 160 м — фермерские хозяйства, малые предприятия;
- ЭЦВ 6 (от 150 мм): 10–60 м³/ч, до 250 м — коммунальные объекты, насосные станции;
- ЭЦВ 8 (от 200 мм): 25–120 м³/ч, до 300 м — промышленные системы и водозаборы;
- ЭЦВ 10–14 (от 250 мм): от 60 м³/ч, напор до 540 м — городское водоснабжение и промышленность.
Как для бытовых так и для промышленных объектов хорошо зарекомендовали себя агрегаты Адекта серии ЭЦВ, для нагруженных промышленных линий — старшие модели Ливнынасос и ESQ.
Как выбрать модель под свою скважину
Алгоритм подбора из каталога строится в три шага. Сначала уточняете внутренний диаметр обсадной трубы артезианской скважины — он задаёт серию. Затем определяете глубину установки и требуемый напор с учётом потерь на трубопроводе. Третьим параметром идёт нужный расход воды в м³/ч.
Требования к воде
Содержание песка не должно превышать 0,01%, температура — не выше +30 °С. Превышение этих границ приводит к ускоренному износу гидравлики и перегреву.
Монтаж и эксплуатация: на что смотрит инженер
Чаще всего используют вертикальную компоновку — она снимает нагрузку на напорный патрубок от трубопроводной системы, но допустим и горизонтальный монтаж под задачу заказчика. На выходе обязателен обратный металлический клапан: он защищает от гидравлических ударов и обратного вращения ротора при остановке.
Типичные ошибки монтажников:
- Установка в зоне фильтра скважины: насос засасывает песок напрямую — фильтр забивается за недели;
- Отсутствие реле сухого хода: при падении уровня двигатель перегревается без водяного охлаждения;
- Игнорирование гидроаккумулятора: насос работает в режиме частых пусков, ресурс пусковой аппаратуры падает.
Преимущества ЭЦВ ценят именно за простоту и ремонтопригодность: конструкция не требует межремонтного обслуживания, корректно работает при колебаниях сети 380 В, а контактные детали из нержавеющей стали безопасны для питьевого водоснабжения. Агрегаты легко встраиваются в автоматизированные схемы со станцией управления и защиты.
Где купить насос для скважины ЭЦВ
Подобрать и купить насос для скважины ЭЦВ можно из наличия под любой диаметр обсадной трубы — от бытовых ЭЦВ 4 до промышленных ЭЦВ 10–14. Неверный подбор перегружает электродвигатель и сокращает ресурс агрегата, поэтому при сложной гидравлике или глубокой скважине доверьте расчёт инженерам компании. Отправьте параметры скважины — подберём модель Адекта, Ливнынасос или ESQ под ваш напор и расход и рассчитаем комплект автоматики.
