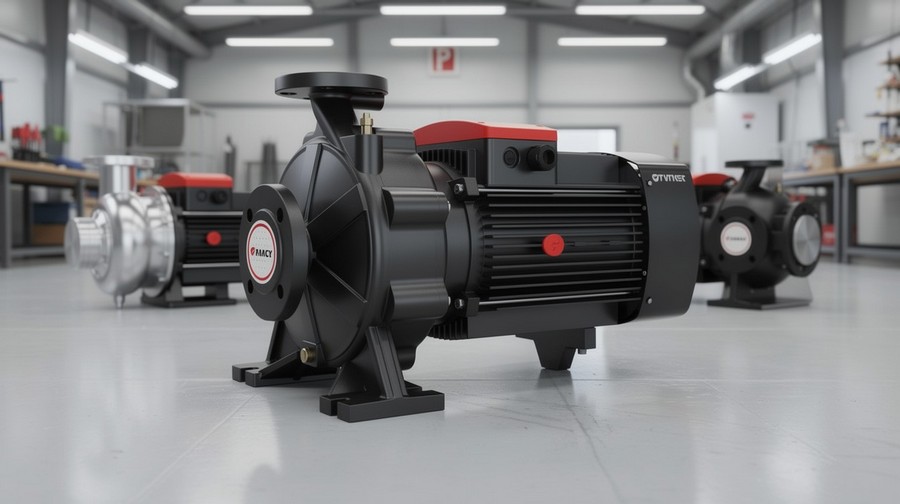

Когда промышленная линия или система водоснабжения коммерческого объекта начинает «проседать» по давлению, а бытовой агрегат не вытягивает требуемую подачу — приходит время перейти на оборудование промышленного класса. Консольные насосы для воды закрывают именно эту задачу: высокая производительность, ремонтопригодность и ресурс, рассчитанный на круглосуточную эксплуатацию. В этом материале разберём конструкцию консольных агрегатов, типичные ошибки монтажа и сравним три рабочие серии FANCY — FST, FWO и FZ.
Что такое консольный насос и где он нужен
Консольный насос — это одноступенчатый центробежный агрегат, в котором рабочее колесо закреплено на консоли вала (отсюда название). В моноблочном исполнении колесо посажено напрямую на удлинённый вал электродвигателя — это исключает соединительную муфту, гарантирует идеальную соосность и снижает вибрацию. Насос консольный центробежный для перекачки воды применяют там, где нужны стабильная подача и большой ресурс: водоснабжение, отопление и ОВиК, орошение, технологические линии, противопожарные контуры.
В отличие от скважинных или поверхностных бытовых моделей, консольные агрегаты работают с осевым подводом и радиальным отводом через фланцы — это упрощает врезку в магистраль и обеспечивает плавный гидравлический поток без лишних местных сопротивлений.
Серия FANCY FWO: компактный моноблок для базовых задач

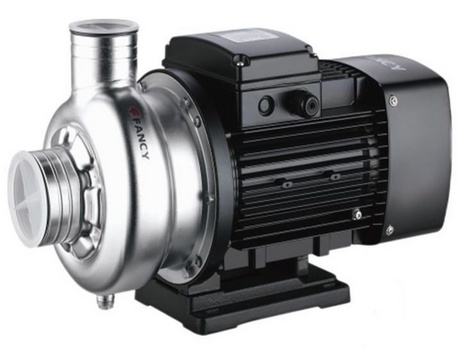

Серия fancy fwo — горизонтальные моноблочные насосы консольного типа с проточной частью из нержавеющей стали. Двигатель и насосный узел объединены на одном валу, рабочее колесо открытого типа сопротивляется засорению. Параметры: мощность 0,37–3,0 кВт, подача до 44 м³/ч, напор до 20 м, давление до 10 бар, температура среды от –10 до +104 °C, питание 220 или 380 В. Это решение для повышения давления, циркуляции в отопительных контурах, ирригации и объектов ЖКХ, где требуется компактность и простой монтаж без подготовки фундамента. Нержавеющая сталь допускает работу со слабоагрессивными средами.

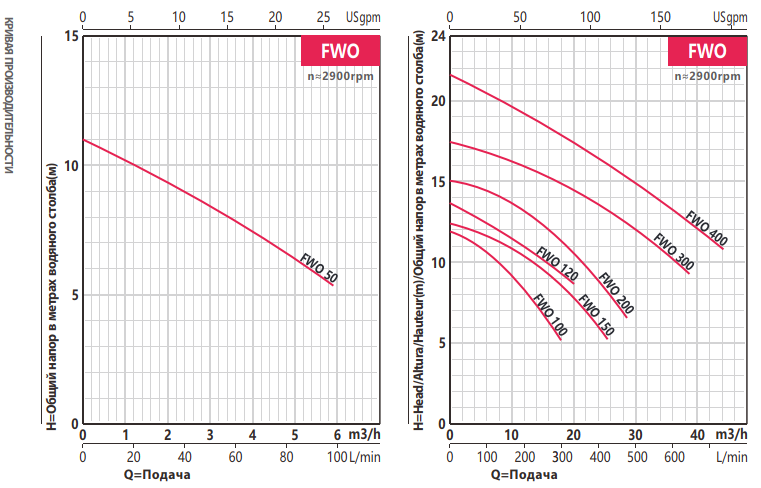

График производительности насосов FANCY серии FWO
Габаритные размеры насосов FANCY серии FWO

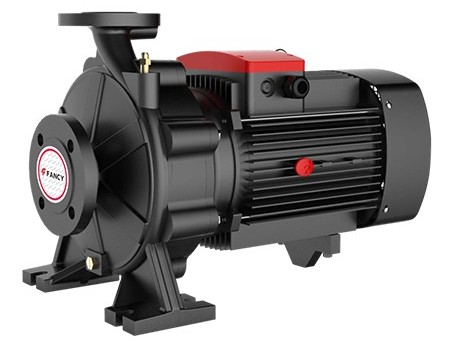

Серия FANCY FST: высокий напор и большая подача
Серия fancy fst — консольно-моноблочные центробежные насосы с чугунным корпусом с защитным покрытием. Рабочее колесо на выбор: износостойкий чугун или нержавеющая сталь под конкретную задачу. Вал из нержавейки, надёжные радиальные подшипники и торцевое уплотнение дают длинный межсервисный интервал. Характеристики впечатляют: подача до 400 м³/ч, напор до 151 м, давление в корпусе до 16 бар, температура среды от –10 до +120 °C. Двигатель — IP55, класс изоляции F, режим S1 (продолжительный). Поставляется в полной готовности: оцинкованные фланцы, крепёж и прокладки в комплекте, гарантия 2 года. Это рабочая лошадка для водоснабжения, HVAC, орошения и промышленных линий.

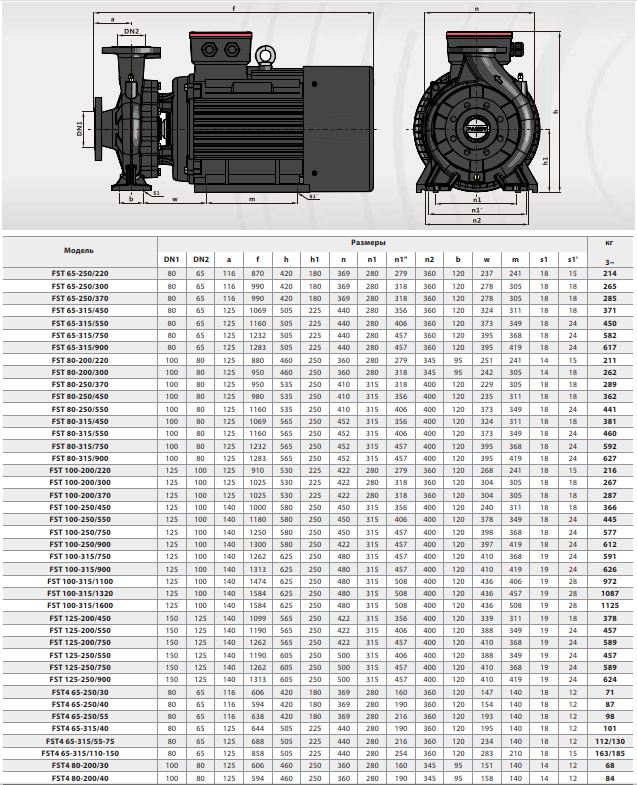

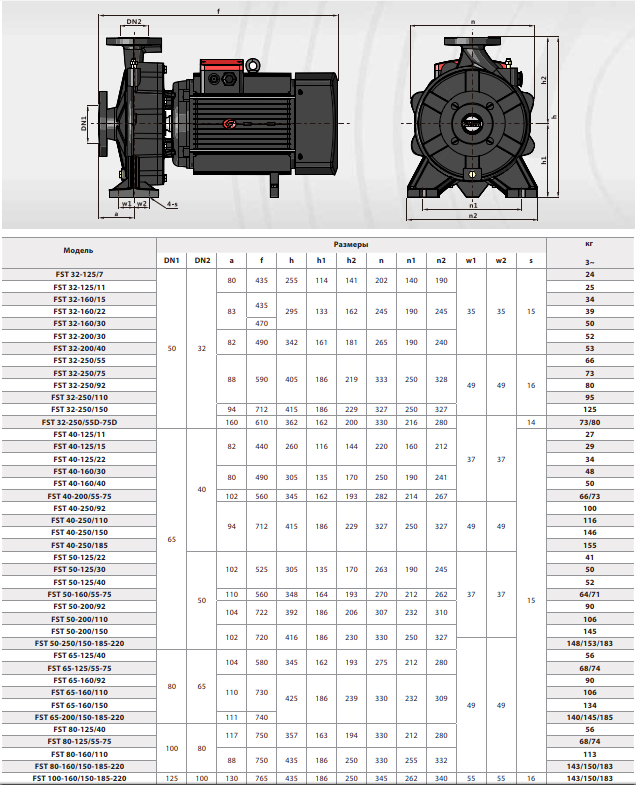

Габаритные размеры насосов FANCY серии FST

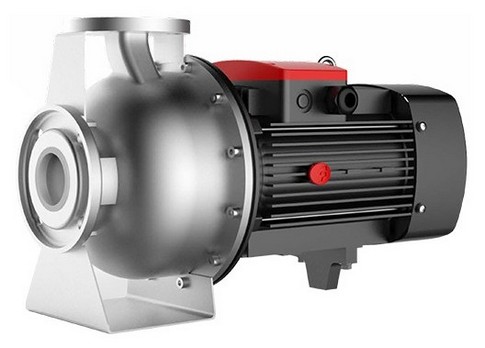

Серия FANCY FZ: нержавейка и ремонтопригодность back pull-out
Серия fancy fz — одноступенчатые центробежные агрегаты с проточной частью целиком из нержавеющей стали AISI 304 (опционально AISI 316 под агрессивные среды). Подача 9–240 м³/ч, напор до 71 м, давление до 16 бар, температура от –10 до +120 °C, двигатель 380 В, IP55, изоляция F. Главный козырь — конструкция back pull-out: роторную группу (двигатель, вал, колесо, уплотнение) можно демонтировать для обслуживания, не отсоединяя корпус от трубопровода. Это резко сокращает простой системы при ремонте. Сдвоенное торцевое уплотнение (керамика/графит) обеспечивает работу без протечек. Серия востребована в инженерных системах зданий, водоподготовке и агрокомплексах, где важна гигиеничность среды.

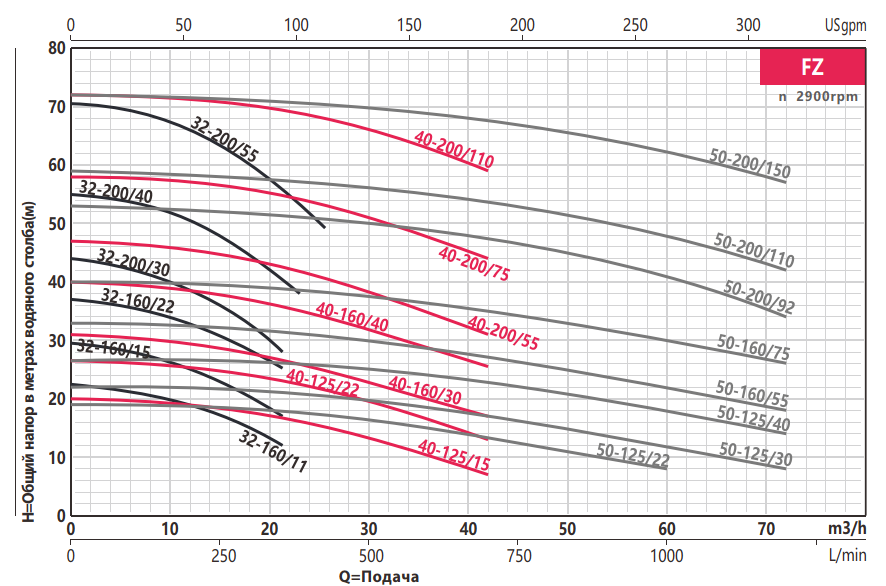

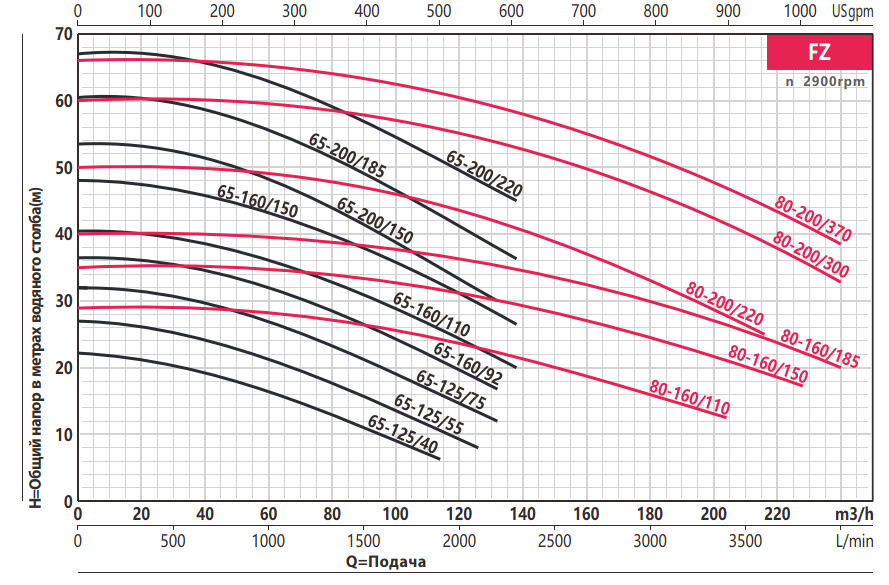

График производительности насосов FANCY серии FZ — рабочие кривые по типоразмерам

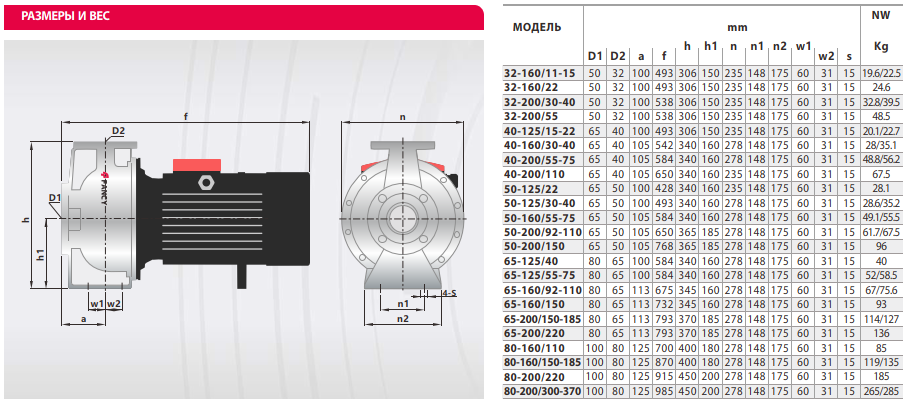

Габаритные размеры насосов FANCY серии FZ
Как выбрать консольный насос: практический алгоритм
Подбор всегда идёт от двух параметров — рабочей точки (подача Q и напор H) и характеристик среды. Порядок действий:
- Считаем рабочую точку: суммируем геометрическую высоту подъёма и потери на трение в трубопроводе. Подбираем насос так, чтобы точка попадала в зону максимального КПД на графике Q-H, а не на край характеристики.
- Оцениваем среду: для чистой воды и слабоагрессивных растворов — нержавейка (FWO, FZ); для большой подачи и напора в ЖКХ и промышленности — чугунный FST с подходящим колесом. Все три серии не предназначены для абразивов и волокнистых включений.
- Учитываем температуру: FST и FZ держат до +120 °C — подходят для горячего водоснабжения и теплоносителя; FWO — до +104 °C.
- Закладываем сервис: если простой системы критичен — выбирайте FZ с back pull-out.
Подобрать модель под вашу схему и заказать оборудование можно в каталоге консольных насосов.
Монтаж и эксплуатация: на что обращают внимание профессионалы
Даже моноблочный насос, не требующий центровки муфты, чувствителен к ошибкам обвязки. Ключевые моменты:
- Жёсткий фундамент: для тяжёлых FST основание должно гасить вибрацию; трубопровод не должен висеть на патрубках насоса — это разрушает уплотнение.
- Обратный клапан и запорная арматура: на напоре устанавливается обратный клапан для защиты от гидроудара, на всасе — задвижка для обслуживания.
- Заливка перед пуском: центробежный насос не запускают «всухую» — это мгновенно выводит из строя торцевое уплотнение.
- Защита двигателя: подключение через тепловое реле и проверка направления вращения для трёхфазных моделей обязательны.
- Кавитация: соблюдайте подпор на всосе (NPSH), особенно при горячей среде — иначе падает КПД и разрушается колесо.
Типичная ошибка — подбор насоса «с запасом» по напору. Завышенная характеристика смещает рабочую точку, насос работает в нерасчётном режиме, греется и теряет ресурс. Запас должен быть разумным.
Итог: какую серию выбрать
FWO — для компактных систем с умеренными требованиями и нержавеющей проточной частью. FST — максимальные подача и напор для промышленности и ЖКХ. FZ — нержавейка плюс ремонтопригодность back pull-out для ответственных контуров. Все три серии перекрывают подавляющее большинство задач промышленного водоснабжения.
Нужна помощь с подбором рабочей точки или хотите консольные насосы купить с гарантией и доставкой? Мы подберем модель под ваши Q-H и комплектацию — оставьте заявку или позвоните по телефону.
