Насос консольно моноблочный — базовый агрегат для промышленного водоснабжения, циркуляции и повышения давления, где ценятся компактность и ремонтопригодность. Главная боль монтажника — подобрать модель, которая впишется в трубопровод малого диаметра, не потребует центровки муфты и переживёт агрессивную среду. Разбираем, чем выделяются серии FANCY FDX и 2FDX и почему их всё чаще ставят вместо классических чугунных фланцевых машин.
Что такое консольно-моноблочная схема и когда она нужна
В моноблоке рабочее колесо посажено прямо на удлинённый вал электродвигателя. Это исключает соединительную муфту и промежуточную опору, гарантирует идеальную соосность и снижает вибрацию. На практике это означает одно: не нужно выверять центровку индикатором при монтаже — типичный источник преждевременного износа подшипников и торцевого уплотнения устраняется на заводском этапе. Именно поэтому центробежный консольно моноблочный насос ставят там, где важны быстрый ввод в эксплуатацию и минимальная площадь под оборудование.
Серия FANCY FDX — одноступенчатое решение из нержавейки
FDX — это моноблочный центробежный насос из нержавеющей стали AISI 304: корпус, рабочее колесо и вал. Отличительная черта — осевой всасывающий и радиальный напорный патрубки с резьбовым соединением. В отличие от фланцевых агрегатов, такая компоновка легко врезается в трубопроводы малого диаметра и стеснённые технические помещения. Насосы консольные одноступенчатые FDX закрывают базовые задачи: водоснабжение, полив теплиц, работа увлажнителей, градирен, чиллеров, линий водоподготовки и ионизации.
Модернизированная гидравлика даёт высокий КПД и минимальное в сегменте энергопотребление — инвестиции окупаются за счёт снижения счетов за электричество. В промышленности FDX работает на окрасочных камерах, экструдерах, моечных и термообрабатывающих установках, а гигиеничная нержавейка допускает применение в пищевой и фармацевтической отраслях. Среды — чистые невязкие жидкости без абразива: питьевая и техническая вода, растительные масла, составы, совместимые с AISI 304. Поставка в собранном виде, гарантия 24 месяца.

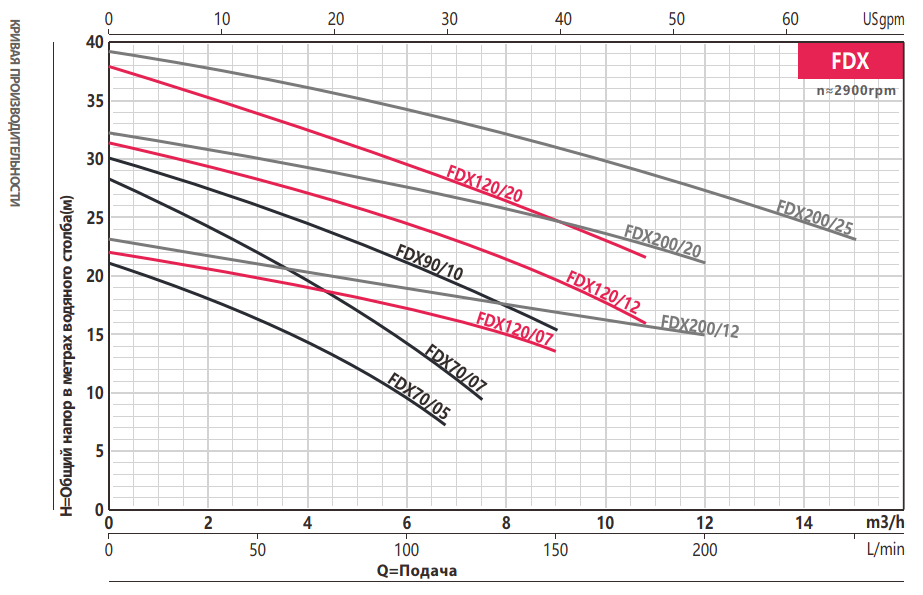

График производительности насосов FANCY серии FDX

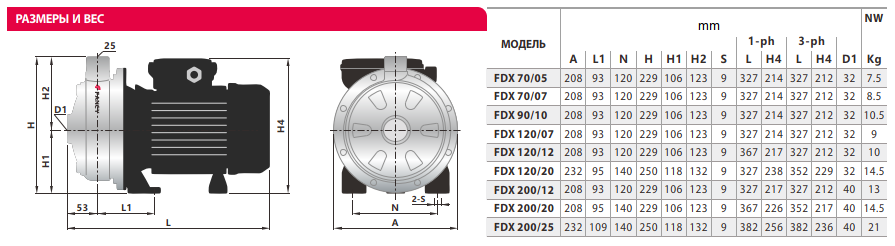

Габаритные размеры насосов FANCY серии FDX
Серия FANCY 2FDX — двухступенчатый напор в тех же габаритах
2FDX — двухступенчатая модификация того же моноблочного типа с резьбовыми осевым и радиальным патрубками. Ключевое отличие от FDX заложено в гидравлической схеме: две ступени дают заметно более высокий напор при сохранении компактных габаритов. Это выбор для систем, где нужно поднять давление в высотном здании, обеспечить стабильную подачу в моечных установках или питать экструдер под нагрузкой.
Материалы те же — нержавеющая сталь AISI 304 для корпуса, колеса и вала, что сохраняет коррозионную стойкость и гигиеничность. Обновлённая конструкция максимально подавляет вибрацию и шум, а оптимизированная гидравлика удерживает энергопотребление на минимуме класса. Области применения — автономное водоснабжение, повышение давления в водопроводных сетях, орошение, тепличные комплексы, чиллеры и градирни, а также пищевые и фармацевтические производства. Допустимые среды: чистая и минеральная вода, пищевые жидкости, умеренно агрессивные к нержавейке составы. Заводские испытания на каждом этапе, готовность к монтажу, гарантия 24 месяца.

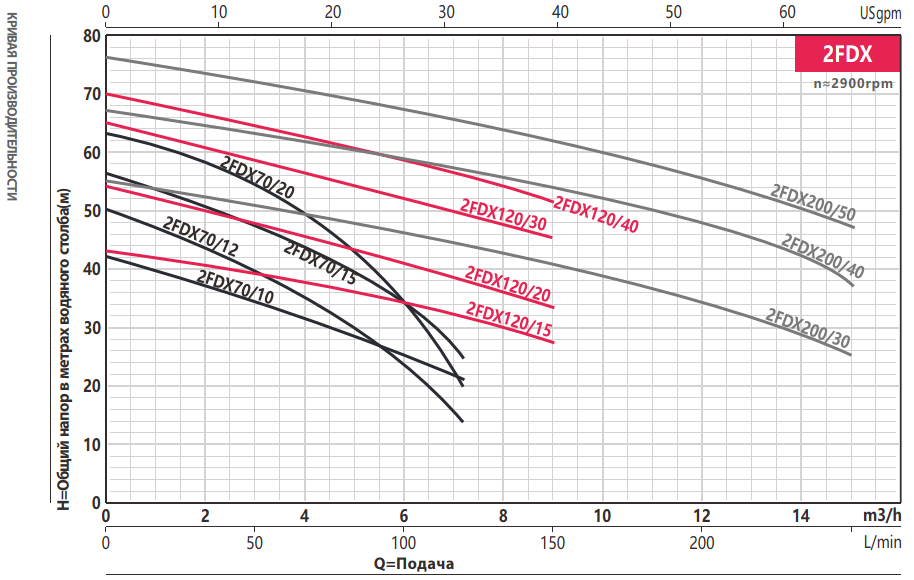

График производительности насосов FANCY серии 2FDX

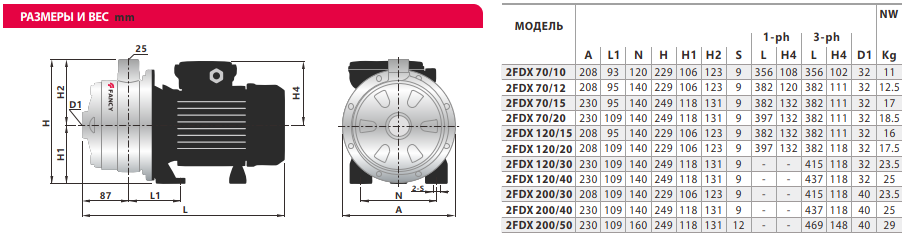

Габаритные размеры насосов FANCY серии 2FDX
FDX и 2FDX или фланцевые FWO, FST, FZ — как выбрать
Если задача решается резьбовым подключением на трубе малого диаметра и не требует высоких давлений — берите FDX либо 2FDX: меньше стыков, проще обвязка, полная нержавейка «из коробки». Фланцевые серии остаются нишевыми решениями под большие расходы:
- FWO: горизонтальные моноблоки с открытым колесом, подача до 44 м³/ч, напор до 20 м — для несложных технологических линий.
- FST: чугунный корпус, производительность до 400 м³/ч и напор до 151 м — тяжёлые промышленные контуры.
- FZ: конструкция back pull-out и сдвоенное торцевое уплотнение — там, где важен ремонт без демонтажа корпуса.
Для большинства коммерческих объектов, пищевых и фарм-линий, систем водоподготовки компактные нержавеющие FDX и 2FDX выигрывают по совокупной стоимости владения. Подобрать и купить насос консольный моноблочный можно в нашем магазине.
Монтаж и эксплуатация: практические нюансы
- Осевой патрубок требует минимального сопротивления. Не ставьте колено вплотную к входу — дайте прямой участок 3–5 диаметров, иначе просадка КПД и кавитация.
- Сухой ход: нержавеющее колесо и вал не прощают работы «на сухую» — торцевое уплотнение выгорает за минуты. Ставьте реле давления или датчик потока.
- Направление вращения: на трёхфазном питании проверяйте фазировку кратким пуском до заполнения — обратное вращение резко снижает напор.
- Опора и развязка: несмотря на низкую вибрацию моноблока, фиксируйте агрегат на жёстком основании и разгружайте патрубки от веса трубопровода.
- Среда: никакого абразива и длинноволокнистых включений — это прямой путь к износу колеса. Для грязной воды выбирайте дренажные насосы.
Заключение
FANCY FDX и 2FDX — это тот случай, когда компактный насос консольно моноблочный из нержавеющей стали заменяет громоздкие фланцевые машины без потери надёжности. FDX выбирают под стандартные задачи, 2FDX — когда нужен повышенный напор в тех же габаритах. Оба варианта поставляются готовыми к пуску с гарантией 24 месяца. Нужна помощь с рабочей точкой и обвязкой — мы подберем модель под ваш контур.
