Если радиаторы прогреваются неравномерно, а котёл «шумит» и уходит в перегрев, причина почти всегда одна — нарушена принудительная циркуляция теплоносителя. Чтобы понять, как работает циркуляционный насос и почему без него современная система отопления попросту неэффективна, нужно разобрать его устройство, принцип действия и корректную схему подключения. Ниже — практический разбор без лишней теории.

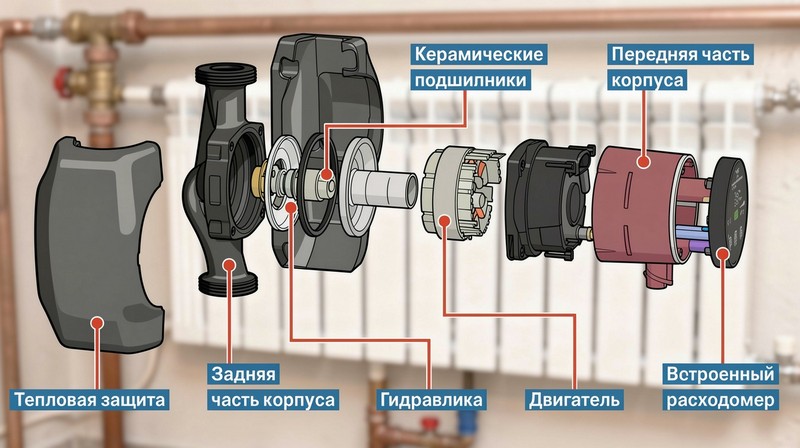

Принцип работы циркуляционного насоса
Принцип работы циркуляционного насоса основан на центробежной силе. Электродвигатель вращает вал с крыльчаткой (рабочим колесом); лопасти захватывают теплоноситель в центре и за счёт центробежного ускорения отбрасывают его к периферии корпуса-улитки. В центре образуется зона разрежения, куда поступает новая порция воды из системы. Так создаётся непрерывный напор, преодолевающий гидравлическое сопротивление труб, радиаторов и фитингов.
Важно понимать: насос не «гонит» воду по дому в привычном смысле и не повышает давление в системе как насосная станция. Он лишь компенсирует потери напора и обеспечивает заданный расход. Поэтому ключевые рабочие параметры — это производительность (м³/ч) и напор (м), а не давление в бар.
Мокрый и сухой ротор: в чём разница
В быту применяют насосы с «мокрым ротором». Здесь ротор и подшипники омываются теплоносителем, который одновременно смазывает и охлаждает узел. Такие модели практически бесшумны, не требуют обслуживания и идеальны для частного дома. Их КПД ниже, но для контуров мощностью до 30–40 кВт этого с запасом достаточно.
- Мокрый ротор: тихий, необслуживаемый, монтаж только валом горизонтально.
- Сухой ротор: высокий КПД и напор, разделён торцевым уплотнением, применяется в котельных и промышленных контурах, требует ТО.
К «сухим» относятся консольные и линейные (inline) агрегаты — например, циркуляционные насосы Wilo серии IL, рассчитанные на крупные системы отопления зданий.
Схема подключения циркуляционного насоса
Гидравлическая схема подключения циркуляционного насоса в системе отопления подчиняется нескольким правилам. Классически насос врезают на «обратке» — перед котлом, где температура теплоносителя ниже, что продлевает ресурс уплотнений и ротора (хотя современные модели допускают и монтаж на подаче).
- Положение вала: только горизонтально. Клеммная коробка — сверху или сбоку, но не снизу.
- Отсечная арматура: до и после насоса ставят шаровые краны для демонтажа без слива системы.
- Направление потока: строго по стрелке на корпусе. Перепутанное направление — частая ошибка монтажа.
- Фильтр: сетчатый грязевик перед насосом защищает крыльчатку от окалины и шлама.
В системах с естественной циркуляцией насос ставят на байпасе с обратным клапаном — это сохраняет работоспособность контура при отключении электричества.
Электрическая схема циркуляционного насоса
Электрическая схема циркуляционного насоса для бытовых моделей предельно проста: фаза, ноль и обязательное заземление (PE), подключаемые к клеммной колодке через кабельный ввод с сальником. Питание 220 В. Большинство насосов с мокрым ротором имеют трёхскоростной переключатель механического типа — он меняет обороты двигателя ступенями.
Грамотное решение — запитывать насос через автоматику котла или комнатный термостат, чтобы агрегат не работал «вхолостую» при достижении установки. Электронные модели с частотным управлением (ШИМ) сами регулируют обороты по перепаду давления, экономя до 70% электроэнергии более бюджетных трёхскоростных насосов.
Совет инженера
Перед первым пуском обязательно стравите воздух через центральный винт на торце двигателя. Сухой пуск разрушает графитовые подшипники мокрого ротора за минуты — это причина №1 преждевременного выхода насоса из строя.
Какой циркуляционный насос выбрать: модели
Для большинства частных домов подбор сводится к стандарту 25/40 или 25/60 (присоединение 1½", напор 4–6 м). Из проверенного ассортимента:
- Aquario AC: надёжный мокрый ротор, три скорости, оптимален для контуров до 150 м². Лучшее соотношение цена/ресурс.
- Unipump CP / UPA: бюджетное и ремонтопригодное решение для радиаторного отопления и рециркуляции ГВС.
- FANCY FBS: тихая серия для тёплых полов и компактных систем.
- Wilo STAR-RS: эталон по тишине и ресурсу для коттеджей.
- Wilo YONOS PICO / Grundfos ALPHA2: энергоэффективные модели с электронным управлением для котлов с погодозависимой автоматикой.
Подобрать подходящую модель под мощность котла и площадь дома удобно в категории циркуляционные насосы для отопления — фильтры по напору и присоединению ускорят выбор.
Типичные ошибки эксплуатации
- Завышенная мощность: избыточный напор вызывает шум потока и эрозию арматуры. Считайте по теплопотерям, а не «с запасом».
- Монтаж клеммником вниз: конденсат и протечка попадают в электрику.
- Отсутствие грязевика: шлам заклинивает ротор после первого сезона.
Заключение
Теперь понятно, как работает циркуляционный насос: центробежная крыльчатка создаёт напор, компенсируя сопротивление контура и обеспечивая равномерный прогрев всех приборов. Правильная гидравлическая и электрическая схема, отсечная арматура, грязевик и развоздушивание перед пуском — вот залог тихой и долгой работы. Остались вопросы по подбору под вашу систему? Обратитесь к нам — поможем рассчитать напор и подобрать модель под ваш котёл.
