Вопрос «какой циркуляционный насос выбрать» встаёт перед каждым, кто строит или модернизирует систему отопления. Дальние радиаторы еле тёплые, котёл перегревается, расход газа растёт — всё это признаки неправильно подобранного или отсутствующего циркуляционника. Разберём тему на уровне инженера: от расчёта до конкретных моделей.
Расчёт циркуляционного насоса: два ключевых параметра
Прежде чем думать, как выбрать циркуляционный насос, нужно определить две цифры: требуемый расход (производительность) и требуемый напор. Без них любой подбор — гадание.
Расход (Q)
Формула: Q = P / (1,16 × ΔT), где P — мощность котла в кВт, ΔT — разница температур подачи и обратки (обычно 15–20°C для радиаторов, 5–10°C для тёплого пола). Пример: котёл 24 кВт, ΔT = 20°C → Q = 24 / (1,16 × 20) ≈ 1,03 м³/ч. Для дома 150–200 м² это типичное значение.
Напор (H)
Напор должен преодолеть гидравлическое сопротивление всей системы — труб, фитингов, радиаторов, термостатических клапанов. Упрощённый расчёт циркуляционного насоса: на каждые 10 метров трубопровода закладывайте 0,6 м напора. Для типового коттеджа с длиной контура 40–60 м получается 2,5–4,0 м. Если стоят термоголовки — добавляйте ещё 1,0–1,5 м на их сопротивление.
Характеристики циркуляционного насоса для отопления
Зная расход и напор, переходим к подбору циркуляционного насоса по паспортным данным. Вот на что смотреть:
- Монтажная длина: 130 мм или 180 мм — стандарт для бытовых моделей. Измерьте расстояние между накидными гайками на вашей обвязке.
- Присоединение: 1" или 1¼" — зависит от диаметра труб. Несовпадение решается переходниками, но лучше подобрать сразу.
- Число скоростей: классика — 3 скорости. Современные модели с частотным регулированием сами подстраивают обороты под нагрузку, экономя до 50% электричества.
- Максимальная температура среды: для отопления — не менее 110°C. Для тёплого пола достаточно 90°C.
- Класс энергоэффективности: A и выше — это 5–25 Вт потребления вместо 40–100 Вт у старых моделей. За отопительный сезон разница ощутима.

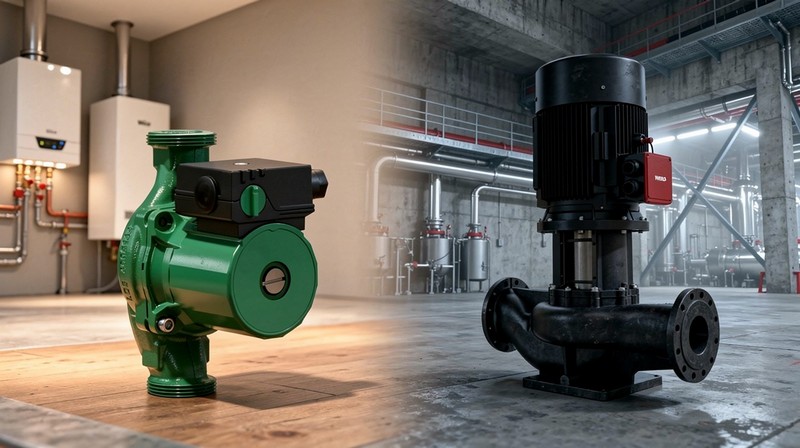

Мокрый ротор vs сухой ротор
Для частного дома — только мокрый ротор. Он бесшумен, не требует обслуживания уплотнений и работает десятилетиями. Сухой ротор — удел котельных и промышленных контуров с расходами от 10 м³/ч и выше.
Какой циркуляционный насос лучше выбрать: модели из ассортимента
Разберём, какой циркуляционный насос лучше выбрать для типовых задач — от бюджетного до премиум-сегмента.
Wilo STAR-RS — проверенная классика
Трёхскоростной насос с мокрым ротором, чугунный корпус, монтажная длина 130/180 мм. Серия STAR-RS — один из самых массовых циркуляционников в России: надёжный, тихий, с предсказуемым ресурсом. Оптимален для домов до 200 м² с радиаторным отоплением.
Wilo YONOS PICO — энергоэффективность класса A
Частотное регулирование, автоматическая адаптация к нагрузке, потребление от 3 до 20 Вт. Для тех, кто ценит экономию и тишину. Идеален для систем с термостатическими клапанами — насос сам снижает обороты при закрытии радиаторов.
Aquario AC — надёжный бюджет
Компактный, 3 скорости, латунная гайка в комплекте. Хороший выбор для квартирного отопления и небольших коттеджей, когда нужен проверенный насос без переплаты за бренд.
UNIPUMP CP / LPA — рабочая лошадка
Серии CP и LPA — массовые модели с хорошим балансом цена/ресурс. Монтажная длина 130/180 мм, три скорости, стандартные присоединения. Для домов до 250 м² — более чем достаточно.
Для промышленных контуров: FANCY FTD / Wilo IL
Когда речь о котельных многоэтажных домов, тепловых пунктах и производственных контурах — нужны inline-насосы с сухим ротором. FANCY серий FT и FTD закрывают диапазон расходов до десятков м³/ч, а Wilo IL и IL-E — промышленный стандарт с опцией частотного регулирования.
Полный каталог с ценами и наличием — в разделе циркуляционные насосы.
Как подобрать циркуляционный насос: практические советы
- Не переразмеривайте: избыточный насос создаёт шум в радиаторах, свист в термоклапанах и лишний расход электричества. Рабочая точка должна попадать в среднюю треть графика «напор–расход».
- Ориентируйтесь на вторую скорость: при подборе трёхскоростного насоса расчётная точка должна совпадать со второй скоростью. Третья — запас на экстремальные морозы.
- Грязевик перед насосом: фильтр-отстойник обязателен. Окалина и шлам из труб — главная причина заклинивания крыльчатки.
- Горизонтальное положение вала: ось ротора мокрого насоса должна быть строго горизонтальна. Клеммная коробка — сверху или сбоку, но не снизу.
- Развоздушивание: после монтажа стравите воздух через винт на корпусе. Воздушная пробка в камере ротора ведёт к перегреву и отказу.
- Запорная арматура: шаровые краны до и после насоса позволят заменить его без слива системы.
Типичная ошибка: «больше — значит лучше»
Самый частый промах при подборе циркуляционного насоса — покупка модели «с запасом в два раза». Результат: шум, вибрация, перерасход энергии и ускоренный износ. Насос должен работать в расчётной точке, а не на пределе характеристики.
Заключение
Теперь вы знаете, как выбрать циркуляционный насос грамотно: рассчитайте расход по мощности котла, определите напор по длине контура, подберите модель так, чтобы рабочая точка попала в среднюю зону графика. Для большинства частных домов оптимальны Wilo STAR-RS и YONOS PICO, Aquario AC или UNIPUMP CP — в зависимости от бюджета и требований к энергоэффективности.
Не уверены в расчёте? Позвоните нам — подберём модель под вашу систему, подскажем по обвязке и доставим со склада.
