Циркуляционные насосы систем охлаждения — ключевой узел любого контура с чиллером, фанкойлами или градирней. От правильного подбора зависит не только стабильность теплосъёма, но и ресурс компрессорного оборудования: завышенный или заниженный расход одинаково опасны. В этой статье разберём, как подобрать агрегат под реальную гидравлику, какие модели применять в коммерческих и промышленных контурах и где монтажники чаще всего допускают критические ошибки.
Зачем системе охлаждения отдельный циркуляционный насос
В отличие от отопления, где теплоноситель работает в узком диапазоне температур, контуры охлаждения эксплуатируются при +5…+12 °C, нередко с водогликолевой смесью 30–40 %. Это меняет физику процесса: вязкость гликоля выше воды, плотность тоже, а значит, реальный напор и потребляемая мощность вырастают на 10–25 %. Подбирать циркуляционные насосы систем охлаждения «как для отопления» — типичная ошибка, ведущая к недостатку расхода на крайних фанкойлах.
Второй нюанс — конденсат. Холодная поверхность улитки и фланцев покрывается влагой, поэтому корпус должен быть из чугуна с защитным покрытием либо из нержавейки, а изоляция — паронепроницаемой. Обычные «отопительные» теплоизоляционные скорлупы здесь не работают: под ними копится вода и идёт коррозия.
Типы насосов для холодоснабжения и вентиляции
В сегменте холодоснабжения применяют два класса оборудования. Для малых и средних контуров (приточные установки, локальные системы кондиционирования) — это циркуляционные насосы с мокрым ротором и «сухие» инлайн-агрегаты. Для крупных промышленных контуров с большим расходом — горизонтальные центробежные и многоступенчатые насосы на фланцевом соединении.
- Инлайн «in-line»: устанавливаются прямо на трубопровод, вход и напор соосны. Идеальны при дефиците места в венткамере.
- Сдвоенные (twin): два рабочих колеса в одном корпусе с переключающей заслонкой — резерв 100 % без остановки контура.
- С частотным регулированием: держат заданный перепад давления при изменении нагрузки фанкойлов, экономя до 40 % электроэнергии.
Когда речь идёт про циркуляционный насос вентиляции, чаще всего имеется в виду подача теплоносителя или холодоносителя в водяной калорифер приточной установки. Здесь важна стабильность расхода: при недоливе калорифер обмерзает зимой и не охлаждает летом.
Модели из ассортимента под конкретные задачи
Подбор всегда идёт от рабочей точки «расход–напор». Ниже — проверенные решения для разных типоразмеров контуров охлаждения.
- Wilo Stratos / Stratos MAXO: инлайн с мокрым ротором и электронным управлением. Оптимальны для приточных установок и небольших чиллерных контуров — поддерживают постоянный Δp, корпус устойчив к конденсату.

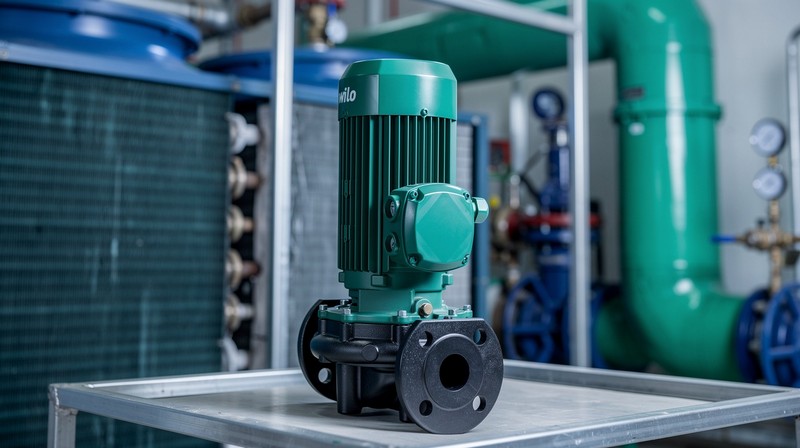

- Wilo IL и DL: одинарный и сдвоенный «сухие» инлайн-насосы для коммерческих систем кондиционирования зданий. DL даёт горячий резерв при круглосуточной работе.
- FANCY FTD и FT: промышленные циркуляционные насосы для крупных контуров холодоснабжения и градирен, надёжная пара «рабочий + резерв».
- Grundfos TP / TPD: инлайн-насосы для систем с гликолем, широкая линейка расходов и напоров.
Если контур требует высокого напора (например, протяжённая разводка по этажам или теплообменники с большим сопротивлением), вместо классической циркуляции берут горизонтальные многоступенчатые насосы — FANCY CHL / CHLF или CNP CHLF. Они дают напор 40–100 м при компактных габаритах. Подобрать подходящий типоразмер удобно в каталоге циркуляционных насосов.
Монтаж: где теряется ресурс
Грамотный монтаж важнее самой дорогой модели. Опираясь на практику пусконаладки, выделю узловые моменты:
- Ориентация вала: у мокроротных насосов вал всегда горизонтален. Вертикальная установка двигателя приводит к завоздушиванию подшипника скольжения и его быстрому износу.
- Обратный клапан: обязателен на напоре каждого насоса в сдвоенной схеме, иначе резерв «перекачивает» сам в себя.
- Прямые участки: до и после насоса оставляйте 5–10 диаметров прямого трубопровода — это снижает кавитацию и вибрацию.
- Подпор на всосе: проверьте NPSH. В холодных контурах риск кавитации ниже, чем в горячих, но при работе с гликолем запас по подпору всё равно нужен.
- Виброразвязка: «сухие» насосы ставят на гасители вибрации с гибкими вставками, иначе шум передаётся на воздуховоды.
Отдельно про автоматику: реле перепада давления и датчики потока защищают агрегат от сухого хода при опорожнении контура на сервис. Для сдвоенных насосов настраивайте чередование рабочего и резервного по наработке — равномерный износ продлевает срок службы обоих.
Как правильно подобрать насос
Алгоритм инженерного подбора для системы охлаждения:
- Расход: считается по холодопроизводительности и Δt контура (обычно 5 °C). Q = Qхол / (1,16 × Δt).
- Напор: суммируйте сопротивление теплообменников, арматуры и трубопроводов, добавьте запас 10–15 %.
- Поправка на гликоль: умножьте расчётный напор на коэффициент вязкости смеси.
- КПД и регулирование: при переменной нагрузке однозначно берите модель с частотником — окупаемость 1,5–2 года.
Главная ошибка проектировщиков — закладывать насос «с двойным запасом». Завышенный напор гонит насос в левую часть характеристики, растёт шум, перегружается двигатель, падает КПД. Циркуляционные насосы охлаждение должны работать в зоне максимального КПД — это и есть критерий правильного подбора.
Заключение
Циркуляционные насосы систем охлаждения требуют точного расчёта рабочей точки, защиты от конденсата и грамотного монтажа с виброразвязкой и обратными клапанами. Для приточных установок и малых контуров оптимальны инлайн-модели Wilo Stratos и IL, для промышленных задач — FANCY FTD/FT и многоступенчатые CHLF. Сомневаетесь в подборе под вашу холодопроизводительность? Мы поможем подобрать модель по гидравлическому расчёту. Оставьте заявку — рассчитаем и предложим решение под Ваш бюджет.
