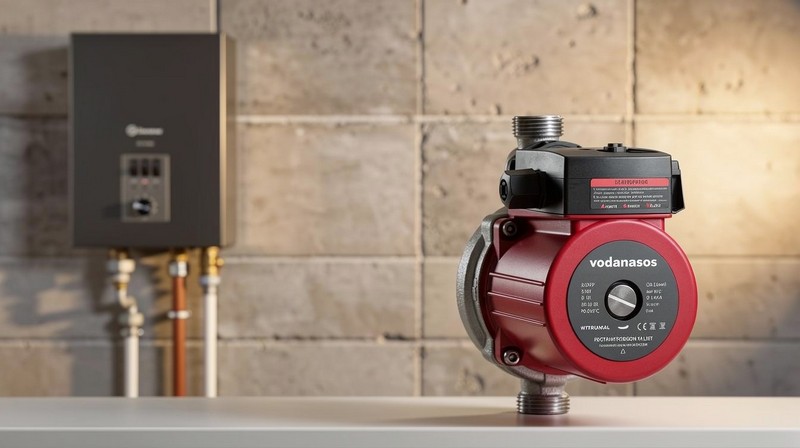

Грамотно подобранный циркуляционный насос для электрокотла — это не просто комплектующее, а гарантия равномерного прогрева контура, тихой работы и долгого ресурса теплообменника. Если радиаторы греют неравномерно, котёл часто уходит в защиту по перегреву, а в трубах слышен гул — почти всегда виноват неверный подбор или ошибки обвязки. Ниже разберём, как подобрать насос по напору и подаче, где его ставить и каких просчётов избегать.
Зачем электрокотлу циркуляционный насос
Большинство современных электрических котлов уже комплектуются встроенным насосом мокрого ротора. Но он рассчитан на «усреднённый» дом и нередко не вытягивает протяжённые или многоконтурные системы. Когда планируется отопление площадью свыше 150–200 м², тёплые полы или несколько этажей, ставят внешний агрегат. Та же логика работает и для связки с твердотопливным агрегатом: циркуляционный насос для твердотопливного котла подбирают с запасом по температуре, поскольку режим там жёстче, чем у электрики.
Задача насоса одна — преодолеть гидравлическое сопротивление контура и обеспечить расчётный расход теплоносителя. Без принудительной циркуляции вода движется медленно, обратка переохлаждается, а ТЭНы работают на износ.
Как рассчитать подачу и напор
Подбор строится на двух параметрах. Подачу (расход) считают по тепловой мощности: для воды Q (м³/ч) ≈ мощность котла (кВт) / 1,16 / ΔT, где ΔT — разница температур подачи и обратки (обычно 15–20 °C). Для котла на 12 кВт это около 0,5–0,7 м³/ч.
Напор рассчитывают грубо как 1 м на каждые 10 м длины самой удалённой ветки плюс запас на арматуру и радиаторы. Для типового частного дома напора в 4–6 м водяного столба хватает с избытком. Главная ошибка монтажников — брать насос «помощнее»: завышенный напор гонит теплоноситель слишком быстро, ΔT падает, появляется шум и кавитация на байпасе.
Совет инженера
Не округляйте напор в большую сторону «на всякий случай». Лучше взять модель с тремя скоростями или электронным управлением и настроить её по факту — на второй передаче система обычно работает оптимально.
Проверенные модели из ассортимента
Под бытовые контуры с электрокотлами хорошо себя показывают следующие насосы мокрого ротора. Все они монтируются по стандарту 180 мм и работают на теплоносителе до +110 °C.
- Unipump CP 25-60 180: рабочая лошадка для бюджетных проектов, напор 6 м, подача до 3 м³/ч. Хорошо тянет одно- и двухэтажные системы.
- Wilo Star-RS 25/6: эталон тихой работы и ресурса, классика для радиаторного отопления. Подходит и под тёплые полы при правильном смесительном узле.
- Wilo Yonos PICO 25/1-6: энергоэффективный насос с ЕС-мотором и автоматической регулировкой по перепаду давления. Экономит до 80% электроэнергии — важно, когда отопление и так работает от сети.
- Grundfos ALPHA2 25-60: премиальное решение с режимом AUTOADAPT, который сам подстраивает напор под текущую теплопотребность контура.
Полный модельный ряд под любую площадь смотрите в разделе циркуляционные насосы — там удобно фильтровать по напору и присоединительному размеру.
Правильный монтаж и обвязка
Электрические котлы с циркуляционным насосом требуют точности при установке. Соблюдение нескольких правил снимает 90% будущих жалоб на шум и завоздушивание.
- Положение вала — строго горизонтально. Клеммная коробка при этом смотрит вбок или вверх, но не вниз. Вертикально установленный мокрый ротор быстро завоздушивается и выходит из строя.
- Стрелка по потоку. Направление на корпусе должно совпадать с движением теплоносителя.
- Установка на обратке. Классика — монтаж на обратной линии перед котлом, где температура ниже и подшипники работают мягче. Современные модели терпят и подачу, но обратка предпочтительнее.
- Отсечная арматура. С двух сторон ставят шаровые краны — это позволит снять насос для обслуживания без слива всей системы.
- Грязевик и обратный клапан. Фильтр-грязевик до насоса спасает крыльчатку от окалины, а обратный клапан исключает паразитную циркуляцию при работе нескольких контуров.
При первом пуске обязательно стравите воздух через центральный винт ротора — лёгкий звук и капля теплоносителя означают, что воздушная пробка ушла. Сухой ход даже на пару минут убивает скользящие подшипники.
Типичные ошибки при подборе
- Игнорирование встроенного насоса. Перед покупкой внешнего проверьте, что штатного действительно не хватает — иногда достаточно поднять скорость.
- Два насоса в лоб. Если оставляете и встроенный, и внешний насос на одной линии без отключения одного из них — получите завышенный расход и гул.
- Неверный теплоноситель. Гликолевые смеси гуще воды, расход падает на 10–15%. Это учитывают при выборе подачи.
- Питание мимо автоматики котла. Внешний насос лучше заводить через релейный выход котла, чтобы он останавливался синхронно с нагревом.
Для протяжённых трасс и тёплых полов циркуляционный насос для труб отопления подбирают с электронным управлением — он сам снижает обороты при закрытии термоголовок, экономя ресурс и электричество.
Заключение
Правильный циркуляционный насос для электрокотла — это точный расчёт подачи и напора, корректная обвязка и грамотный монтаж на обратке. Не гонитесь за избыточной мощностью: для большинства частных домов хватает напора 4–6 метров и трёх скоростей регулировки. Если планируете эксплуатировать электрокотлы с циркуляционным насосом круглый сезон, отдайте предпочтение энергоэффективным моделям с ЕС-мотором — они окупаются за пару отопительных периодов.
Нужна помощь с подбором под конкретную систему? Пришлите площадь дома, длину контура и мощность котла — мы рассчитаем параметры и подберем модель из наличия. Закажите насос сегодня — и зимой система отопления будет работать тихо и стабильно.
