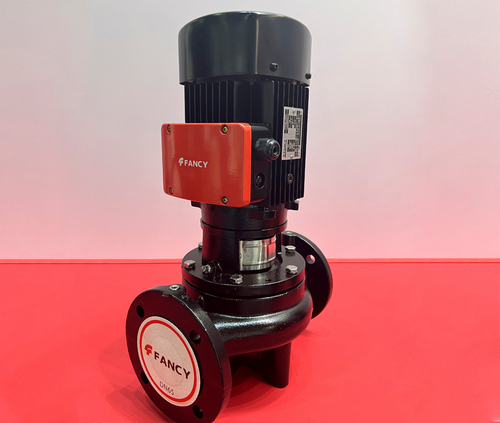

Вертикальные одноступенчатые агрегаты заводской линейки Fancy серии FTD построены по схеме «ин-лайн»: электродвигатель размещён вертикально, а всасывающий и напорный патрубки лежат на общей оси. Подобная компоновка заметно облегчает интеграцию оборудования в трубопровод и позволяет расходовать площадь технического помещения с максимальной пользой. По сути, установка сводится к размещению аппарата на прямолинейном участке магистрали — трудовые и финансовые затраты на монтаж при этом минимальны. Пусконаладку, разумеется, должен выполнять квалифицированный персонал, строго руководствуясь заводским паспортом изделия.
Благодаря широкому охвату подач при умеренных и средних значениях напора техника нашла применение в коммунальном хозяйстве, на пищевых производствах, в климатических системах, аграрном орошении и установках пожаротушения.
Примеры из модельного ряда
Чтобы составить предметное представление о возможностях серии, обратимся к конкретным типоразмерам, которые уже доказали свою состоятельность в различных отраслях.
Модель FTD 50-15G/2 даёт подачу в рабочем диапазоне до 20 м³/ч при напоре до 15 метров. Электродвигатель номинальной мощностью 1,5 кВт, обеспечивая сбалансированное соотношение энергопотребления и выходных характеристик. Вес агрегата составляет 46 кг. Как правило, такой аппарат устанавливают в локальные системы отопления и кондиционирования административных зданий, где важна стабильная циркуляция теплоносителя без пульсаций.
Для более ресурсоёмких задач предназначена модель FTD 65-37G/2. Её показатели — подача до 25 м³/ч при напоре порядка 37 метров. Мощность установленного электродвигателя достигает 5,5 кВт, а масса агрегата — 97 кг. Увеличенное проходное сечение корпусных деталей (условный диаметр 65 мм) и усиленная конструкция обеспечивают необходимую жёсткость при продолжительных непрерывных циклах. Подобные аппараты питают квартальные тепловые сети и водопроводные станции подкачки на объектах ЖКХ, где эксплуатация идёт в круглосуточном режиме.
В верхнем эшелоне серии размещается модель FTD 65-85G/2. Агрегат обеспечивает подачу до 50 м³/ч и поднимает жидкость на высоту до 85 метров. Здесь задействован электродвигатель мощностью 30 кВт. Масса устройства составляет 340 кг. Тщательно выверенная геометрия гидравлической части и прецизионное сопряжение рабочего колеса с корпусной улиткой позволяют достигать высокого КПД в оптимальной рабочей точке. Это решение для магистральных оросительных комплексов и систем пожаротушения крупных складских терминалов, где одновременно требуются и солидный объём прокачки, и способность преодолевать значительное гидравлическое сопротивление сети.
Материалы и уплотнительный узел
Базовым металлом для литья проточного корпуса и прочих деталей всех перечисленных моделей служит чугун. При необходимости рабочее колесо может быть изготовлено из нержавеющей стали AISI 304 — такая опция существенно повышает коррозионную стойкость узла, что особенно ценно при контакте со слабоагрессивными жидкостями и водоподготовительными реагентами. Торцевое уплотнение собрано на основе карбида кремния, графитового композита и эластомера VITON. Такое сочетание материалов обеспечивает стабильный ресурс уплотнительного узла даже при взаимодействии с водно-гликолевыми смесями (концентрация пропиленгликоля до 40%), разбавленными щелочами и кислотными составами низкой активности.
Собственное производство электродвигателей
Принципиальный момент: завод FANCY самостоятельно изготавливает электрические двигатели для своих насосов. Это обеспечивает полный контроль как над входящим сырьём, так и над конечным качеством продукта. Подшипниковые группы, медный обмоточный провод, стальные заготовки — каждый компонент отбирается с прицелом на максимальную выносливость и безотказность. Ещё на этапе сборки электродвигатель может быть дооснащён рядом полезных опций.
Система мониторинга и защита
Интегрированные в статорную обмотку и опорные подшипники датчики температуры, наряду с вибросенсором, формируют систему непрерывного отслеживания состояния электрической машины. Это радикально снижает вероятность аварийного отказа, а в ряде случаев позволяет устранить саму предпосылку неисправности, предоставляя полный набор данных для ранней диагностики. При работе в паре с частотным преобразователем такие датчики особенно актуальны: преобразователь частоты реализует не только адаптивное управление гидравлическими режимами, но и выступает надёжным защитным барьером для электродвигателя.
Заводские испытания
Каждый агрегат серии FTD в обязательном порядке проходит цикл тестов на гидравлическом стенде. В ходе приёмо-сдаточных испытаний инженеры фиксируют расходно-напорную кривую, проверяют герметичность торцевого уплотнения и замеряют уровень вибрации в контрольных точках — всё на соответствие заявленным паспортным показателям.
